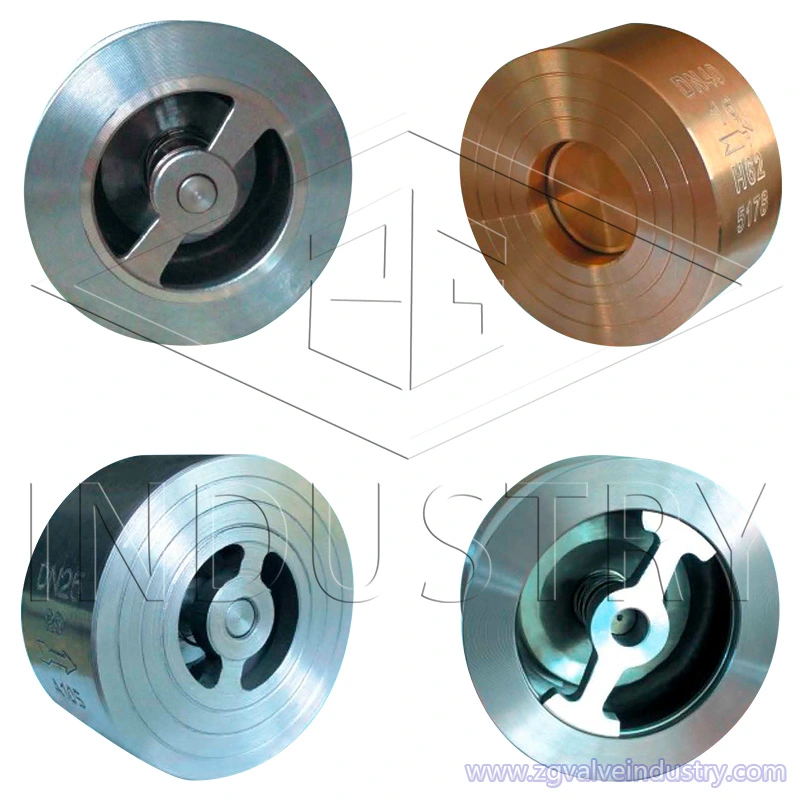

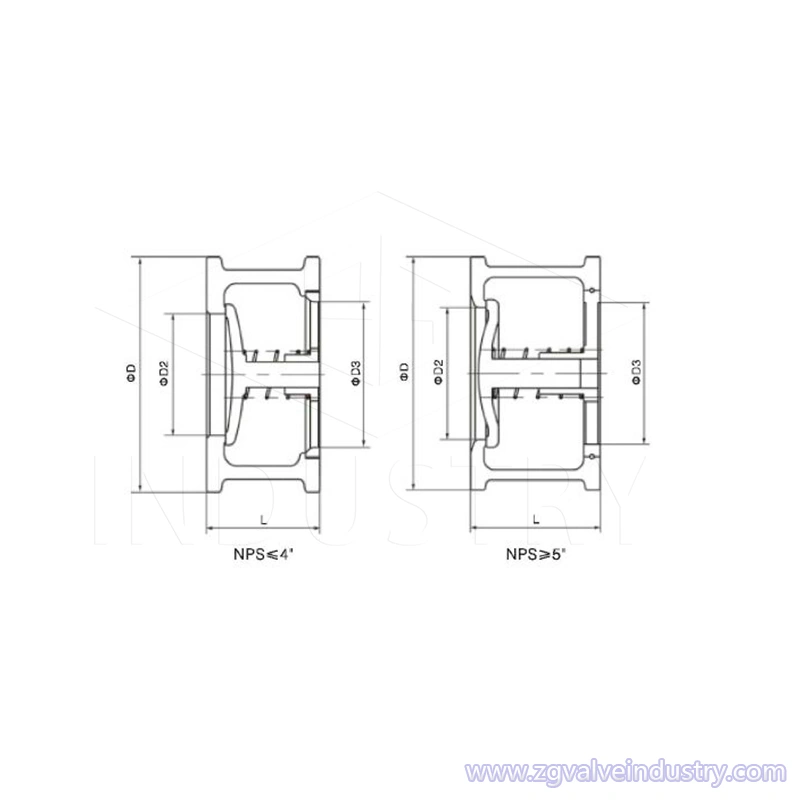

WC/Edelstahl-Api-Einzelplatten-Wafer-Lift-Rückschlagventil

Design-Merkmale:

Rückschlagventile sind die Ventile, die den Rückfluss der Flüssigkeit verhindern. Die Scheibe kann durch den Flüssigkeitsdruck geöffnet werden. Und dann läuft die Flüssigkeit von der Einlass- zur Auslassseite. Wenn der Einlassdruck niedriger als der Auslassdruck ist, kann die Scheibe automatisch geschlossen werden und den Rückfluss der Flüssigkeit verhindern.

1. Das anhebende Stahlrückschlagventil hat die Vorteile einer einfachen Struktur, einer zuverlässigen Aktion und einer bequemen Wartung. Es ist weit verbreitet in Reinigungsanlagen, Erdöl, chemischer Industrie, Metallurgie, Strom, Textil und anderen Produktionsverfahren eingesetzt.

2. Wenn das Medium aus der durch den Pfeil des Ventilkörpers angezeigten Richtung in den Ventilkörper einströmt, wirkt der Druck des Mediums auf das Ventilklappern, um einen Aufwärtsschub zu erzeugen. Wenn der mittlere Schub größer ist als das Gewicht des Ventilklappers, öffnet das Ventil. Wenn der Druck des Mediums hinter dem Ventil auf die Scheibe wirkt und das Gewicht der Scheibe selbst größer ist als die Kraft, die der Druck vor dem Ventil auf die Scheibe ausübt, wird das Ventil geschlossen, um ein Zurückfließen des Mediums zu verhindern.

3. Die Funktion des Rückschlagventils besteht darin, das Medium nur in eine Richtung fließen zu lassen und den Rückfluss zu verhindern. Darüber hinaus kann die Ventilklappe aus Metall gefertigt oder mit Leder-, Gummi- oder Synthetik-Bezug eingelegt werden, der flexibel gewählt werden kann.

4. Der Ventilteller des Rückschlagventils sitzt auf der Dichtfläche des Ventilsitzes am Ventilkörper. Abgesehen davon, dass die Scheibe frei angehoben und abgesenkt werden kann, ist der Rest wie ein Absperrventil. Durch den Flüssigkeitsdruck wird die Scheibe von der Dichtfläche des Ventilsitzes abgehoben und durch den Rückfluss des Mediums fällt die Scheibe auf den Ventilsitz zurück und sperrt den Durchfluss.

Es ist für saubere Medien geeignet, nicht für Medien mit Feststoffpartikeln und hoher Viskosität.

Merkmale des Wafer-Einzelklappen-Hub-  Rückschlagventils :

1. Wasserschlagdruck:

sehr klein, kurzer Tellerhub, federunterstütztes Schließen, schnelle Ventilschließgeschwindigkeit

2. Abmessungen und Gewicht:

Die Strukturlänge des Wafer-Einzelklappen-Rückschlagventils beträgt nur 1/4 ~ 1/8 des Flanschhub-Rückschlagventils und das Gewicht beträgt nur 1/7 ~ 1/20 des Flanschhub-Rückschlagventils.

Die Struktur ist sehr kurz, klein und leicht, was die Installation, den Transport, die Lagerung und die Rohrleitungsanordnung des Ventils sehr bequem macht und viele Materialien sparen und die Kosten senken kann.

3. Flüssigkeitswiderstand

Größer, der Flüssigkeitswiderstandskoeffizient beträgt 2,8 ~ 6,4

Noch kleiner als der Flüssigkeitswiderstandskoeffizient des Flanschhub-Rückschlagventils (6~12)

4. Installationsmethode

Es kann horizontal oder vertikal installiert werden, mit geringem Gewicht und einfacher Installation.

5. Rissdruck

Sehr klein, die Scheibe kann das Ventil bei einer kleinen Druckdifferenz vollständig öffnen.

6. Zuverlässigkeit

Das Ventil ist eine Gesamtstruktur, einfach und kompakt, die Schlagkraft ist gering, wenn das Ventil geschlossen ist, der Wasserschlagdruck ist sehr klein, die Ventillebensdauer ist lang und die Zuverlässigkeit ist hoch.

Anwendungsgebiet:

Größenbereich: 1/2" ~ 8" DN15-DN200

Arbeitsdruck: Class150 ~ Class900

Arbeitstemperatur: -196~540 °C

Anwendung für: Durch die Auswahl verschiedener Materialien kann es auf eine Vielzahl von Medien wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure, stark oxidierende Medien und Harnstoff angewendet werden.

Technische Spezifikation:

Designstandard: API594, API6D

Face-to-Face-Dimension: API594, API6D,

Anschlussflansch: ANSI B16.5, API605, ASME B16.47,

Drucktemperaturbewertung: ASME B16.34

Prüfnorm: API 598

MATERIAL LISTE
