Introducción:
La parte de apertura y cierre de la válvula de compuerta es una compuerta. La dirección del movimiento de la compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar completamente, y no se puede ajustar ni estrangular. La puerta tiene dos superficies de sellado. Las dos superficies de sellado del modelo de válvula de compuerta más comúnmente utilizado forman una cuña. El ángulo de la cuña varía con los parámetros de la válvula, generalmente 50 y 2 ° 52 'cuando la temperatura del medio no es alta. La compuerta de la válvula de compuerta de cuña se puede convertir en un todo, llamado compuerta rígida; también se puede convertir en una puerta que puede producir una pequeña cantidad de deformación para mejorar su capacidad de fabricación y compensar la desviación del ángulo de la superficie de sellado durante el procesamiento. La placa se llama puerta elástica.
Características:
1. Exquisita selección de materiales, de acuerdo con los estándares relevantes, y materiales de alta calidad.
2. La válvula cumple completamente con los requisitos de la norma, con un sellado confiable, excelente desempeño y hermosa apariencia.
3. El par de sellado es avanzado y razonable. Las superficies de sellado de la compuerta y el asiento de la válvula están hechas de aleaciones duras Stellite a base de cobalto con diferente dureza. El sellado es confiable, de alta dureza, resistencia al desgaste, resistencia a altas temperaturas y resistencia a altas temperaturas. Buena resistencia a la corrosión y al rayado y larga vida útil.
4. Después del temple y revenido y del tratamiento de nitruración de la superficie, el vástago de la válvula tiene buena resistencia a la corrosión, al rayado y al desgaste.
5. Adopta una estructura de compuerta elástica tipo cuña, los diámetros medio y grande están equipados con cojinetes de empuje, la fricción es pequeña y está equipada con operación manual de impacto, que se puede abrir y cerrar fácilmente.
Ventajas de diseño:
1. La resistencia a los fluidos es pequeña y la superficie de sellado está menos cepillada y corroída por el medio.
2. Ahorra esfuerzo para abrir y cerrar.
3. La dirección del flujo del medio no está restringida, no perturba el flujo y no reduce la presión.
4. Forma simple, estructura de longitud corta, buena tecnología de fabricación y amplia gama de aplicaciones.
Campo de aplicación:
Rango de tamaño: DN40 a DN600
Temperatura: (-) 29 ℃ a 425 ℃
Presión de funcionamiento permitida: Clase 125 / Clase 150
La válvula de compuerta se usa ampliamente en plantas petroquímicas, metalurgia, tratamiento de agua, plantas de energía térmica y otras tuberías de aceite y vapor de agua para conectar o cortar el medio en la tubería.
Especificación técnica:
1. Cara a cara: ANSI B16.10
2.Los extremos de la brida: ASME B16.10
3.Clase 125: brida plana
4.Clase 150: brida de cara elevada
Instalación y mantenimiento:
1. No se permite el uso de volantes, manijas y mecanismos de transmisión para levantar objetos, y las colisiones están estrictamente prohibidas.
2. La válvula de doble compuerta debe instalarse verticalmente (es decir, el vástago de la válvula está en posición vertical y el volante en la parte superior).
3. La válvula de compuerta con válvula de derivación debe abrirse antes de abrir (para equilibrar la diferencia de presión entre la entrada y la salida y reducir la fuerza de apertura).
4. La válvula de compuerta con mecanismo de accionamiento debe instalarse de acuerdo con el manual del producto.
5. Si la válvula se abre y se cierra con frecuencia, lubrique al menos una vez al mes.

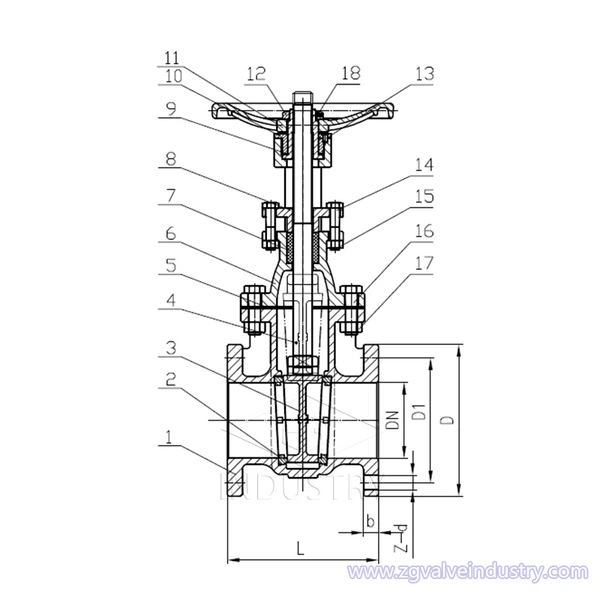

LISTA DE MATERIALES
Parte | Material ANSI | Material |
Cuerpo | ASTM A126 / A536 | Hierro fundido / Hierro dúctil |
Desct | ASTM A126 / A536 | Hierro fundido / Hierro dúctil |
Asiento | Latón / Bronce | |
Madre | SS | |
Glándula | ASTM A126 / A536 | Hierro fundido / Hierro dúctil |
