Rango de tamaño: 2 \"-12\" / DN50-DN300

Capa exterior del cuerpo de goma: NR / EPDM / IIR / CR / NBR / VITON

Capa interior del cuerpo de goma: NR / EPDM / IIR / CR / NBR / VITON

Esqueleto: nailon

Brida: Q235 / SS304 / SS316

Anillo: acero

Pago: T / T, D / P o L / C

Plazo de ejecución: 5-30 días

descripción

Caracteristicas de diseño:

1. Tamaño pequeño, peso ligero, buena flexibilidad, fácil instalación y mantenimiento.

2. Después de la instalación, puede absorber el desplazamiento horizontal, axial y angular causado por la vibración de la tubería; no está restringido por la falta de concentricidad de la tubería y la brida no paralela.

3. Después de la instalación, puede reducir el ruido generado por la vibración de tuberías, bombas, etc., y tiene una fuerte capacidad de absorción de vibraciones.

4. La junta de goma de alta presión interna sin costura puede prevenir más eficazmente que el medio corrosivo corroa la pared interior de la junta de goma en tuberías de alta temperatura, resistentes a ácidos y álcalis y resistentes al aceite, y mejorar la vida útil.


Campo de aplicación:


ArtículoWTX-IWTX-IIWTX-III
Presión de trabajo MPa (Kg f / cm2)1,0 (10)1,6 (16)2,5 (25)
Presión de estallido MPa (Kg f / cm2)2,0 (20)3,2 (32)4,5 (45)
Vacío KPa (mmHg)53,3 (400)86,7 (650)100 (750)
Temperatura aplicable-15 ℃ - (+) 115 ℃, (para condiciones especiales) puede ser -30 ℃ - (+) 250 ℃
Medios aplicablesAire, aire comprimido, agua, agua de mar, agua caliente, aceite, ácido y álcali, etc.

Rango de tamaño: 2 "-12" / DN50-DN300

Las juntas de caucho ZG tienen un buen rendimiento integral y se utilizan ampliamente en proyectos básicos como la industria química, la construcción, el suministro de agua, el drenaje, el petróleo, la industria ligera y pesada, la refrigeración, el saneamiento, la plomería, la protección contra incendios y la energía eléctrica. De acuerdo con diferentes materiales, se puede fabricar en varias variedades, como resistencia a los ácidos, resistencia a los álcalis, resistencia a la corrosión, resistencia al aceite, resistencia a altas temperaturas, resistencia a la radiación, resistencia a la abrasión y resistencia al envejecimiento, que se pueden adaptar a varios medios y entornos.


Características:

Nota: Las juntas por encima de DN200 utilizadas en edificios de alta presión y alta, deben instalarse dispositivos anti-arranque si la tubería no tiene soporte fijo o soporte fijo (la fuerza axial real del producto es menor que la fuerza anti-soporte).


Especificación técnica:

Estándar de diseño: GB / T26121

Dimensión cara a cara: GB / T26121

Tipo de conexión: GB / T9115.1-2000, HG, ANSI, DIN, BS, EN, JIS

Estándar de prueba: GB / T26121

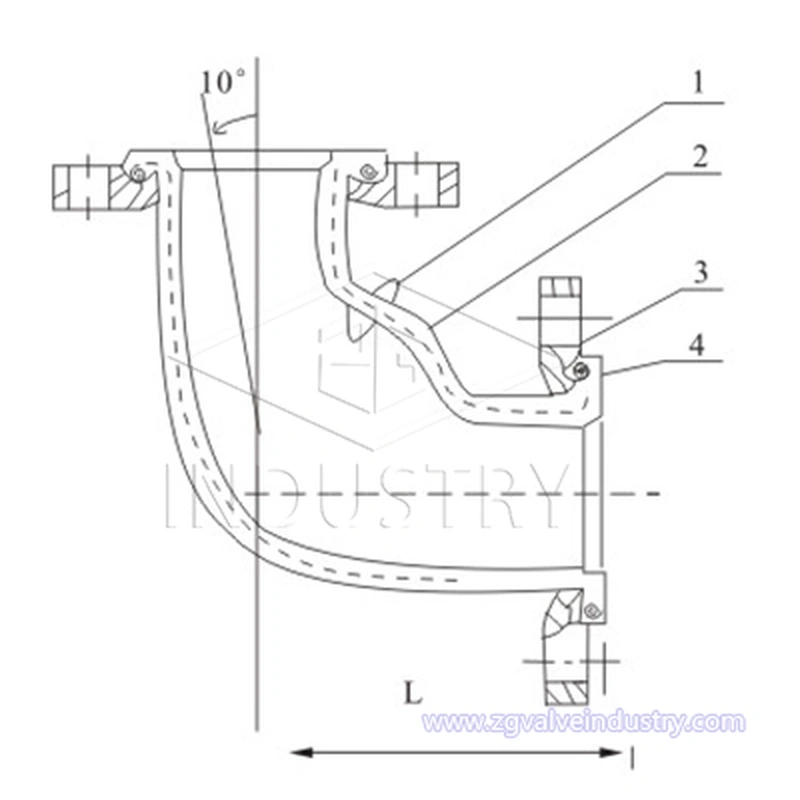

LISTA DE MATERIALES

NombreMaterial
ExteriorIIR / CR / EPDM / NR / NBR
InternoIIR / CR / EPDM / NR / NBR
EsqueletoNylon
BridaQ235 / SS304 / SS316L
AnilloAcero
