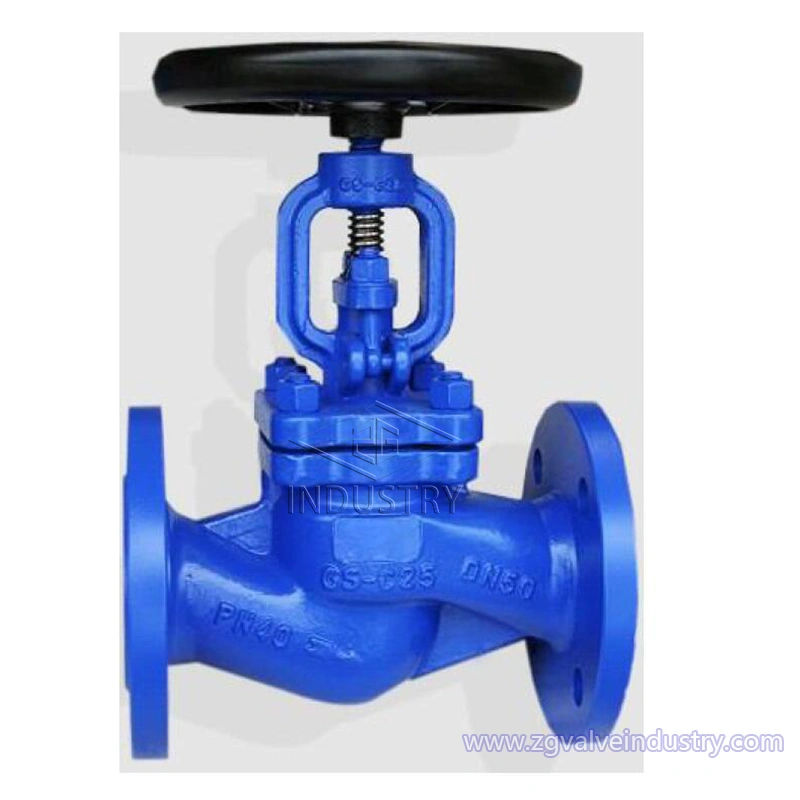

válvula de globo con brida din wcb / ss
válvula de globo con brida din wcb / ss
  • válvula de globo con brida din wcb / ss
  • válvula de globo con brida din wcb / ss

válvula de globo con brida din wcb / ss

válvula de globo con brida din wcb / ss

Rango de tamaño: 1/2 \"-16\" / DN15-DN400

Funcionamiento: volante, engranaje cónico, neumático, motorizado eléctrico

Presión de trabajo: PN10 / PN16 / PN25 / PN40

Materiales del cuerpo: WCB / CF8 / CF8M

Materiales del disco: WCB + 13Cr / WCB + STL / CF8 / CF8M

Materiales del capó: WCB / CF8 / CF8M

Materiales del vástago: 45 # / 2Cr13 / F304 / F316

Materiales del anillo de asiento: A105 + 13Cr / A105 + STL / CF8 / CF8M

Tuerca de vástago: DI / Aleación de cobre

Aplicación para: industria petroquímica, textiles de fibra química,

                          Plástico, fabricación de papel, industria energética, acero, caucho y sistemas de gas, etc.

Prueba de caparazón: 1,5 veces

Prueba de asiento: 1,1 veces

Pago: T / T, D / P o L / C

Plazo de ejecución: 5-30 días

descripción

Caracteristicas de diseño:

El eje del vástago de la válvula de globo es perpendicular a la superficie de sellado del asiento de la válvula. La carrera de apertura o cierre del vástago de la válvula es relativamente corta, y tiene una acción de corte muy confiable, lo que hace que esta válvula sea muy adecuada para el corte o ajuste y estrangulamiento del medio.

Una vez que el disco de la válvula de cierre está en la condición abierta, ya no hay contacto entre su asiento de válvula y la superficie de sellado del disco de la válvula, y tiene una acción de corte muy confiable. Este tipo de válvula es muy adecuada para cortar o ajustar y reducir el medio. Uso de la transmisión. Este tipo de válvula generalmente debe instalarse horizontalmente en la tubería.

Una vez que la válvula de cierre está en estado abierto, no hay contacto entre su asiento y la superficie de sellado del disco, por lo que su superficie de sellado está menos desgastada mecánicamente, porque la mayoría de los asientos y discos de la válvula son más fáciles de reparar o reemplazar. No es necesario quitar toda la válvula de la tubería al sellar los componentes, lo cual es muy adecuado para la ocasión en que la válvula y la tubería están soldadas entre sí. La dirección del flujo del medio a través de este tipo de válvula ha cambiado, por lo que la resistencia al flujo de la válvula de cierre es mayor que la de otras válvulas.


Ventajas:

1. La estructura es más simple que la válvula de compuerta y la fabricación y el mantenimiento son más convenientes.

2. La superficie de sellado no es fácil de desgastar y rayar, y el rendimiento del sellado es bueno. No hay deslizamiento relativo entre el chasquido de la válvula y la superficie de sellado del cuerpo de la válvula al abrir y cerrar, por lo que el desgaste y los rayones no son graves, el rendimiento del sellado es bueno y la vida útil es larga.

3. Al abrir y cerrar, la carrera del disco es pequeña, por lo que la altura de la válvula de cierre es menor que la de la válvula de compuerta, pero la longitud de la estructura es más larga que la de la válvula de compuerta.


Campo de aplicación:

Rango de tamaño: DN15 a DN400

Temperatura: (-) 29 ℃ a 425 ℃

Presión de funcionamiento permitida: PN10 / PN16 / PN25 / PN40

La válvula de globo de diferentes materiales se puede utilizar para agua, vapor, aceite, ácido nítrico, ácido acético, medio oxidante, urea y otros medios.


Especificación técnica:

1.Estándar de diseño: DIN EN13709-2003

2.Dimensión cara a cara: DIN EN588-1: 1995

3.Dimensión de la brida final: DIN EN1092-1: 2002

4.Estándar de prueba: DIN EN12266: 2003

5.Medio: combustible, explosivo, líquido tóxico, aceite conductor de calor y amoníaco líquido.

3T 800ss.jpg

LISTA DE MATERIALES


Parte Material
Cuerpo WCBCF8CF8M
Desct WCB + 13Cr / WCB + STLCF8CF8M
Capó WCBCF8CF8M
Madre 45 # / 2Cr13F304F316
Anillo de asiento A105 + 13Cr / A105 + STLCF8CF8M
Tuerca de talloDI / Aleación de cobreAleación de cobreAleación de cobre
