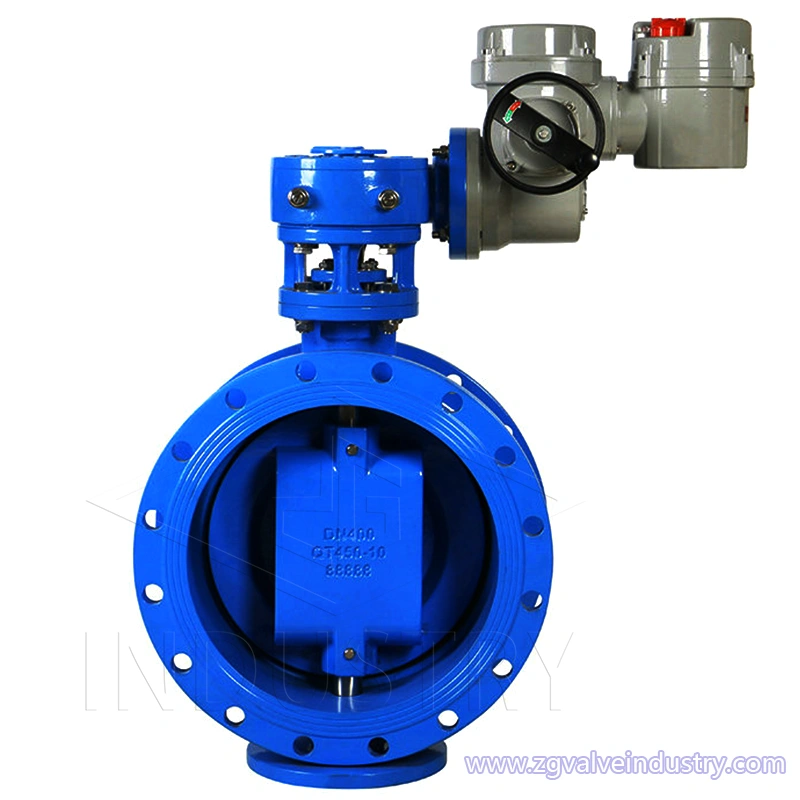

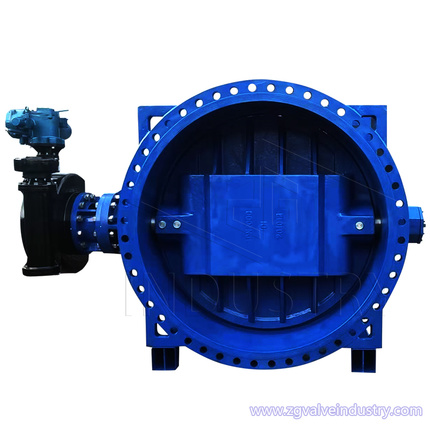

válvula de mariposa tipo brida excéntrica doble

zg válvula de mariposa excéntrica doble (dn80-dn3200), presión (pn6 ~ pn63, class150 ~ class900), material (hierro dúctil, wcb, acero inoxidable, bronce) 100% de prueba de presión, 10 procedimientos de inspección, certificación de equipos a presión ce.

Rango de tamaño: DN80-DN3200

Presión: PN6 ~ PN63 Class150 ~ Class1500 JIS5K / 10K / 20K

Materiales del cuerpo: Hierro fundido, Hierro dúctil, Bronce, Acero al carbono, Acero inoxidable, Acero Cr-Mo, Acero de aleación

Materiales del asiento:  EPDM, NBR, PTFE, VITON, caucho, STL, bronce, acero inoxidable, acero Cr-Mo, acero de aleación

Materiales del disco:  Hierro dúctil, Acero al carbono, Bronce, Acero inoxidable, Acero Cr-Mo, Acero aleado

Materiales del vástago / eje: 45 #, 410, 420, 431, 2Cr13, acero inoxidable, acero Cr-Mo

Embalaje:  grafito flexible

Pago:  T / T, D / P o L / C

Plazo de ejecución : 5-30 días

descripción

Caracteristicas de diseño:

Características de la válvula de mariposa excéntrica doble

La característica estructural de la válvula de mariposa de doble excéntrica es que el centro del eje del vástago de la válvula se desvía del centro de la placa de la válvula y del centro del cuerpo.

El efecto doble excéntrico permite que la placa de la válvula se libere del asiento de la válvula inmediatamente después de que se abre la válvula, lo que elimina en gran medida el apretón y rayado excesivos innecesarios de la placa de la válvula y el asiento de la válvula, reduce la resistencia a la apertura, reduce el desgaste y mejora la vida útil del asiento de la válvula se mejora. La fricción entre la placa de la válvula y el asiento de la válvula se reduce considerablemente. Esta estructura también permite que la válvula de mariposa de doble excéntrica utilice un asiento de metal, lo que mejora la aplicación de la válvula de mariposa en el campo de alta temperatura.

1 Diseño razonable, estructura compacta, fácil montaje y desmontaje y fácil mantenimiento.

2 La estructura excéntrica se adopta para reducir la fricción del anillo de sellado y prolongar la vida útil de la válvula.

3 Totalmente sellado, cero fugas. Puede usarse en condiciones de vacío ultra alto.

4 Al reemplazar el material del anillo de sellado de la placa de la válvula, la placa de la válvula, el eje giratorio, etc., se puede aplicar a una variedad de medios y diferentes temperaturas.


Campo de aplicación :

Temperatura de funcionamiento:

Según diferentes asientos de válvula y materiales de sellado, adecuado para diferentes temperaturas y medios.

Funcionar:

DN80-DN250: palanca

DN300-1200: engranaje helicoidal

Operación opcional: palanca, engranaje helicoidal, neumático, motorizado eléctrico

Aplicación: Procesamiento químico, Plantas desaladoras, Agua potable, Polvo seco, Alimentos y bebidas, Plantas de gas, HAVC Industria minera, Industria papelera, Manejo de arena, Agua de mar, Industria azucarera, Tratamiento termotécnico de agua, Aguas residuales, Circulación de agua de refrigeración, Aire comprimido .



Especificación técnica :
Estándar de diseño:

EN 593, MSS SP67, API 609, BS5155

Dimensión cara a cara:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Estándar final:

ANSI B16.1 Class125LB y B16.5 Class150LB

AS 2129 Tabla D y E BS 10 Tabla D y E

DIN 2501 PN6, PN10 y PN16

EN 1092 PN6, PN10 y PN16

ISO 2531 PN6, PN10 y PN16

ISO 7005 PN6, PN10 y PN16

KS B 1511 / JIS B 2210 5K y 10K

MSS SP44 CL. 150 libras AWWA C207

Tabla SABS 1123 1000/3 y tabla 1600/3

Brida superior: ISO5211

Estándar de prueba: API 598, ISO 5208, EN 12266

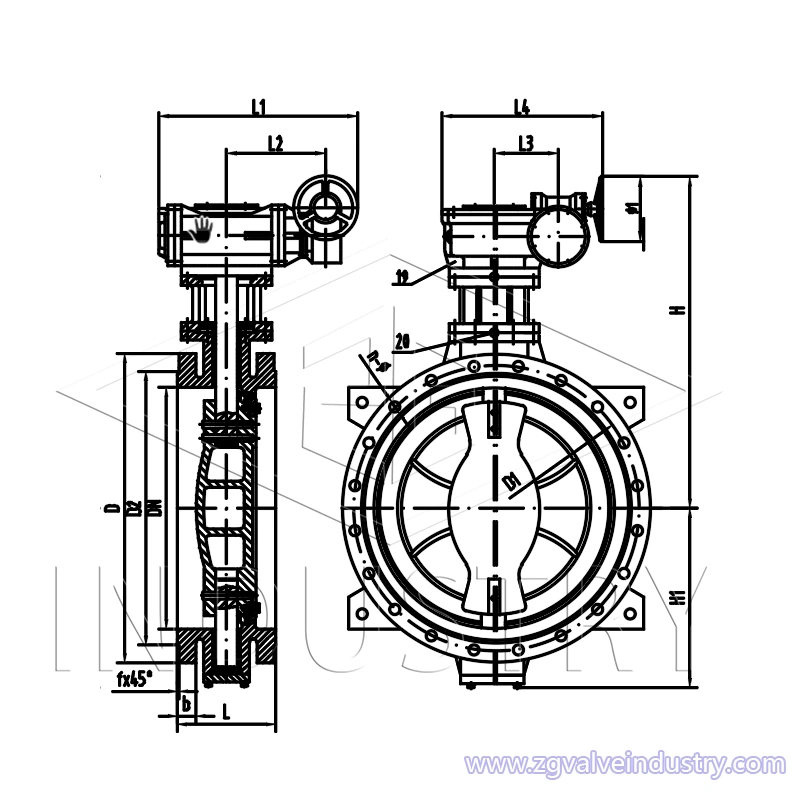

dibujo 双 偏心 蝶阀 ss.jpg

LISTA DE MATERIALES


Especificación de material
Nombre de la piezaMaterial
CuerpoHierro fundido, Hierro dúctil, Bronce, Acero al carbono, Acero inoxidable, Acero Cr-Mo, Acero aleado
DesctHierro dúctil, acero al carbono, bronce, acero inoxidable, acero Cr-Mo, acero de aleación
Anillo de selloAcero inoxidable 316 + grafito flexible, teflón
AsientoEPDM, NBR, PTFE, VITON, caucho, STL, bronce, acero inoxidable, acero Cr-Mo, acero de aleación
Madre45 #, 410, 420, 431, 2Cr13, acero inoxidable, acero Cr-Mo
EmbalajeGrafito flexible, teflón
Nota:Acero al carbono: WCB
Acero Cr-Mo: ZG1Cr5Mo, ZG20GrMo y así sucesivamente
Acero inoxidable: CF8, CF8M, CF3, CF3M
Acero de aleación: WC6, WC9, etc.
