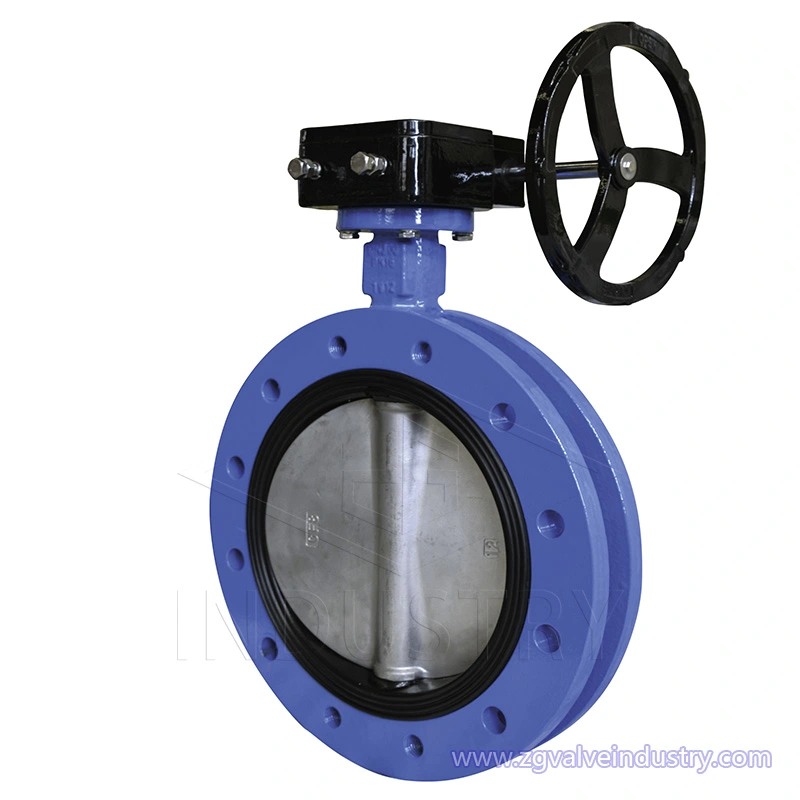

Caracteristicas de diseño:
La válvula de mariposa con brida en forma de U adopta una estructura montada en la parte superior, que reduce los pernos de conexión del cuerpo de la válvula en condiciones de alta presión y gran diámetro, mejora la confiabilidad de la válvula y puede superar la influencia del peso del sistema. sobre el funcionamiento normal de la válvula.
Las válvulas de mariposa con brida en forma de U se utilizan ampliamente en tuberías de carbón químico, petroquímico, caucho, papel, farmacéuticas y otras como dispositivos de división de medios, confluencia o conmutación de flujo.
Campo de aplicación :
Temperatura de funcionamiento:
NBR: 0 ℃ ~ + 90 ℃
EPDM: - 20 ℃ ~ + 120 ℃
PTFE: -10 ℃ ~ + 150 ℃
Funcionar:

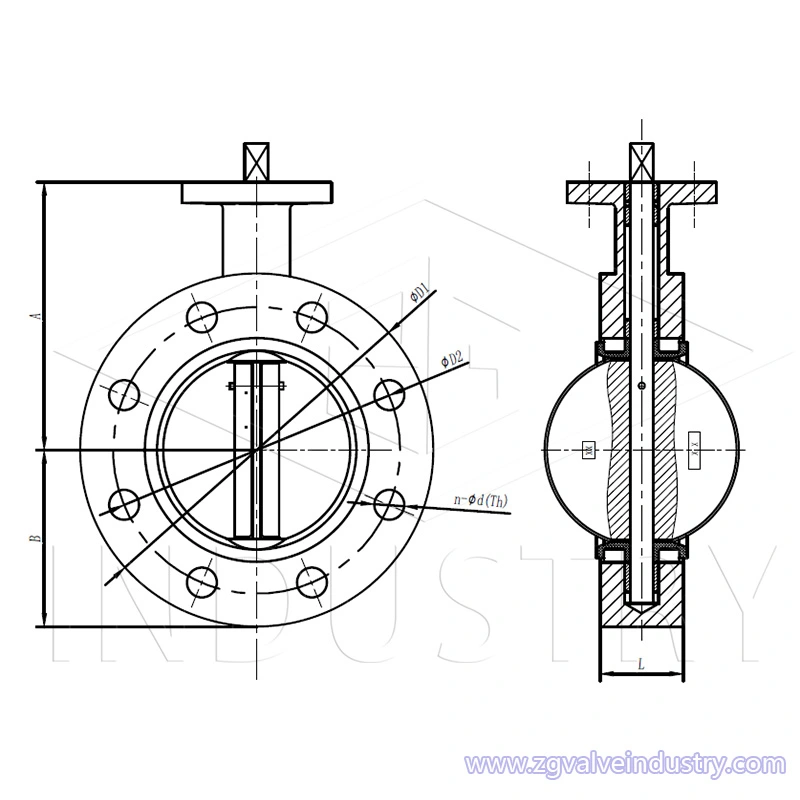

DN50-DN250: palanca

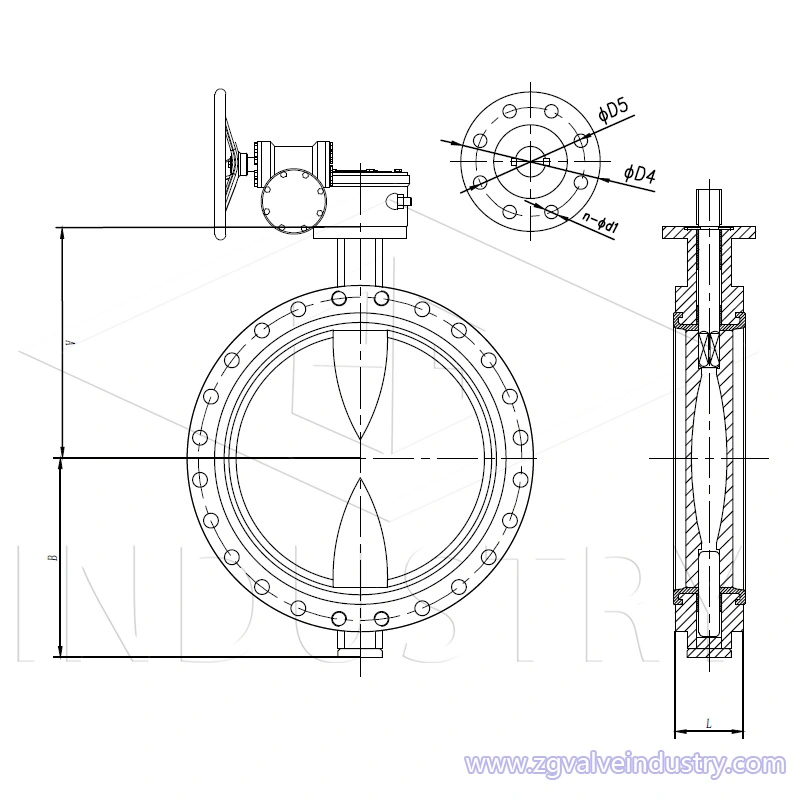

DN300-1200: engranaje helicoidal
Operación opcional: palanca, engranaje helicoidal, neumático, motorizado eléctrico
Aplicación: Procesamiento químico, Plantas desalinizadoras, Agua potable, Polvo seco, Alimentos y bebidas, Plantas de gas, HAVC Industria minera, Industria papelera, Manejo de arena, Agua de mar, Industria azucarera, Tratamiento termotécnico de agua, Aguas residuales, Circulación de agua de refrigeración, Aire comprimido
Especificación técnica :
Estándar de diseño:
EN 593, MSS SP67, API 609, BS5155
Dimensión cara a cara:
ISO 5752, EN 558, MSS SP67, API 609, DIN3202
Estándar final:
ANSI B16.1 Class125LB y B16.5 Class150LB
AS 2129 Tabla D y E BS 10 Tabla D y E
DIN 2501 PN6, PN10 y PN16
EN 1092 PN6, PN10 y PN16
ISO 2531 PN6, PN10 y PN16
ISO 7005 PN6, PN10 y PN16
KS B 1511 / JIS B 2210 5K y 10K
MSS SP44 CL. 150 libras AWWA C207
Tabla SABS 1123 1000/3 y tabla 1600/3
Brida superior: ISO5211
Estándar de prueba: API 598, ISO 5208, EN 12266
LISTA DE MATERIALES
| Especificación de material |
| Nombre de la pieza | Material |
| Cuerpo | Hierro fundido, Hierro dúctil, WCB, SS304, SS316, SS304L, SS316L, Bronce, Aleación de aluminio |
| Asiento | EPDM, NBR, PTFE, VITON, caucho |
| Dsic | Hierro dúctil, WCB, SS304, SS316, SS304L, SS316L, bronce, aleación de aluminio |
| Madre | 45 #, 410, 420, 431, 304, 304L, 316, 316L, bronce, Monel, aleación dura
|
