Mérettartomány: 2\"-16\"/DN50-DN400

Nyomás: 150LB/300LB/600LB/900LB

Test anyagai: WCB/CF8/CF8M

Lemezanyag: A105/F304/F316

A szár anyaga: SS410

Fújtatóanyag: SS304, SS316

Tömítésanyag: rugalmas grafit + SS 304

Fizetés: T/T, D/P vagy L/C

Átfutási idő: 5-30 nap

Description

Tervezési jellemzők:

A Bellows Seal Globe Valve egy újfajta, kettős tömítésű gömbszelep. Tehát a tömítőképessége nagyon jó. A tömítőfelület gyöngyhegesztésű keményötvözet, a szár felülete "nitrogénkezelés" alatt van. Ezért ez a kopásálló, jó korróziógátló és hosszú élettartamú szelep.


Alkalmazási terület:

Mérettartomány: DN50 és DN400

Hőmérséklet: (-)29 ℃ és 425 ℃ között

Megengedett üzemi nyomás: PN16、PN25、PN40

A Bellows Seal Globe Valve-t széles körben használják petrolkémiai üzemekben, kohászatban, vízkezelésben, hőerőművekben és más olaj- és vízgőz-csővezetékekben a csővezetékben lévő közeg csatlakoztatására vagy levágására.


Teljesítmény specifikációk:


Névleges nyomás150 LB300 LB600 LB
Shell teszt3,0 MPa7,5 MPa15,0 MPa
Tömítés teszt2,2 MPa5,5 MPa11,0 MPa
Hátsó tömítés teszt2,2 MPa5,5 MPa11,0 MPa
LÉGÁLLÓ0,6 MPa0,6 MPa0,6 MPa
Üzemhőmérséklet-29 ℃ ~ 425 ℃
KözepesWOG


Műszaki specifikáció:

1. BS1873 - 1975 tervezési szabvány

2. Szemtől szembe dimenzió ANSI B 16.10 - 2009

3. Végkarima mérete ANSI B 16.5 - 2009

4. Teszt standard API 598 – 2009

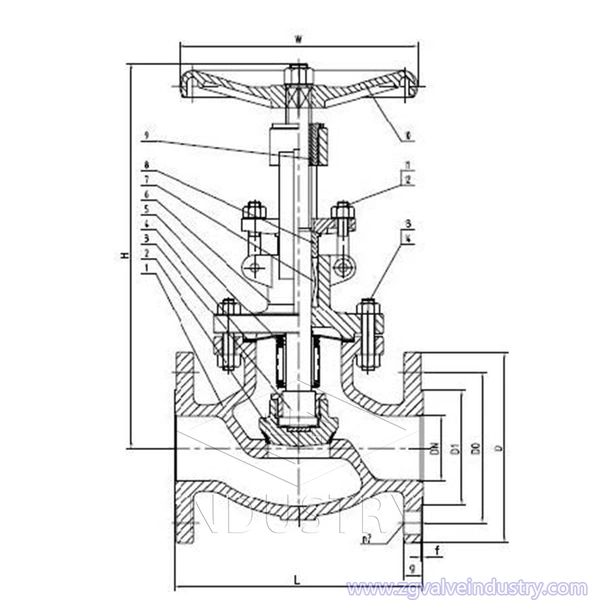

ANYAGLISTA


Cikkszám.Rész névLeírás
1 TestWCB, CF8, CF8M
2 LemezA105+F6, 304, 316
3 Származik410
4 TömítésRugalmas grafit + SS 304
5 Fújtató304, 316
6 MotorháztetőWCB, CF8, CF8M
7 Csomagolás304+Rugalmas grafit
8 MirigyWCB, CF8, CF8M
9 SzárdióSÁRGARÉZ
10 DióA194-2H, A194-8
11 SzárdióA194-2H, A194-8
12 KeyboltA193 B7, B8
13 KézikerékÖntött acél
14DióA194-2H, 8
