din öntött acél emelő típusú visszacsapó szelep

zg szelep din öntött acél emelő típusú visszacsapó szelep, dn50-dn1500, pn6 ~ pn250, ce nyomástartó berendezések tanúsítása, többszörös nyomáspróba, 2 év garancia, különféle anyagok állnak rendelkezésre.

Mérettartomány: 1/2\"-16\"/DN15-DN400

Nyomás: PN16/PN25/PN40

Testanyag: GG/GS-C25/SS304/SS316

Lemezanyag: GS-C25/SS304/SS316

Motorháztető anyagai: GG/GS-C25/SS304/SS316

Csavarok anyaga: A193-B7, A193-B8

Anyák anyák: A1942H, A194-8

Fizetés: T/T, D/P vagy L/C

Átfutási idő: 5-30 nap

Description

Tervezési jellemzők:

A visszacsapó szelepek azok a szelepek, amelyek leállítják a folyadék visszaáramlását. A tárcsa a folyadék nyomásával nyitható. Ezután a folyadék a bemenettől a kimeneti oldalig folyik. Ha a bemeneti nyomás kisebb, mint a kimenet, a tárcsa automatikusan lezárható, és megállíthatja a folyadék visszaáramlását.

A ZG visszacsapó szelep jellemzői

1. Racionális szerkezetek, megbízható tömítés. A termék szerkezete ésszerű, a tömítés megbízható és a teljesítmény jó.

2. Keményötvözet tömítés, hosszú élettartamú. A tömítőfelület keményötvözetből van hegesztve, amely jó kopásállósággal és hosszú élettartammal rendelkezik.


Alkalmazási terület:

Mérettartomány: DN15 és DN400

Hőmérséklet: (-)29 ℃ és 425 ℃ között

Megengedett üzemi nyomás: PN16, PN25, PN40

Visszacsapó szelep petrolkémiai iparban, vegyiparban, textilszálas iparban, műanyagokban, papírgyártásban, energiaiparban, acél-, gumi- és gázrendszerekben való használatra.


Teljesítmény specifikációk:


Névleges nyomásPN16PN25PN40
Névleges nyomás1,6 MPa 2,5 MPa4,0 MPa
Intenzitás teszt2,4 MPa3,75 Mp6,0 MPa
Hátsó pecsét1,76 MPa2,75 Mp4,4 MPa
Tömítés teszt1,76 MPa2,75 Mp4,4 MPa
Gáz teszt0,6 MPa0,6 MPa0,6 MPa
Üzemhőmérséklet-29 ~ 425
KözepesWOG


Műszaki specifikáció:

1. DIN EN12288-2003 tervezési szabvány

2. Szemtől szembeni méret DIN EN588-1:1995

3. Végperem mérete DIN EN1092-1:2002

4. DIN EN12266:2003 vizsgálati szabvány

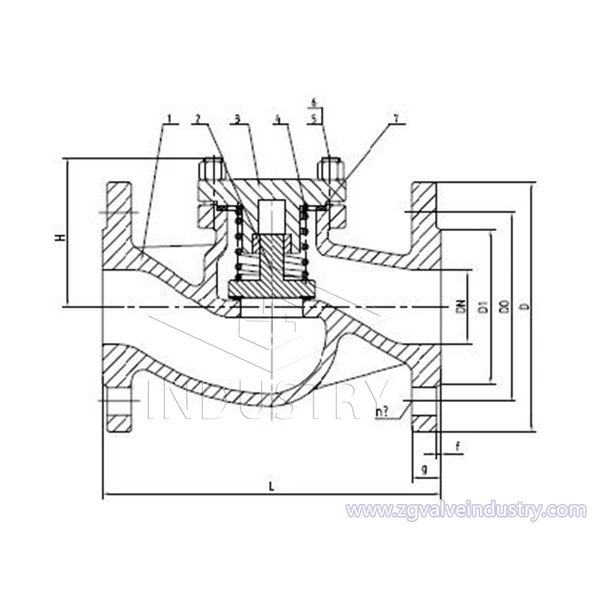

ANYAGLISTA



Cikkszám.Rész névLeírás
1 TestGG GS-C25, CF8, CF8M
2 LemezGS-C25, CF8, CF8M
3 MotorháztetőGG GS-C25, CF8, CF8M
4 Tavaszi1.0908
5 CsavarA193-B7, A193-B8
6 DióA1942H, A194-8
7 TömítésRugalmas Grafit+304
