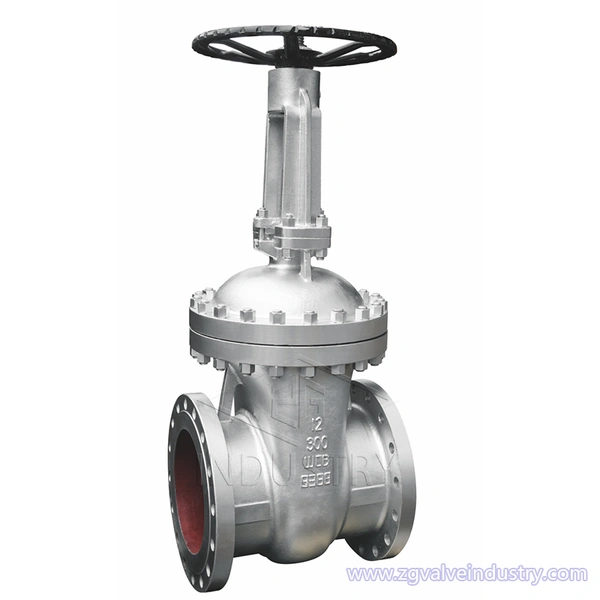

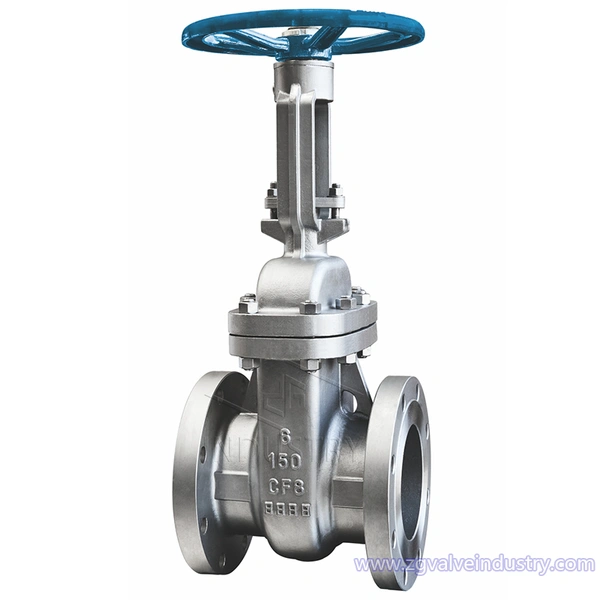

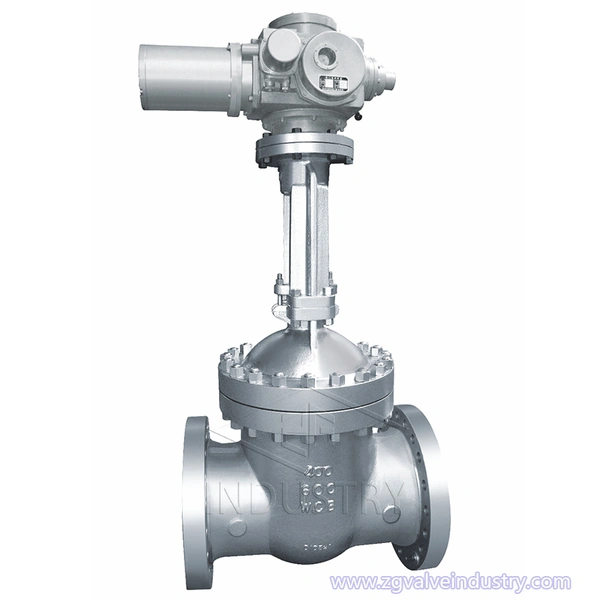

ansi class150-class600 gate valve wcb/ss batang naik

zg valve ansi class150-class600 gate valve wcb/ss rising stem (dn15-dn3000), sertifikasi peralatan tekanan ce, 10 prosedur inspeksi, beberapa tes tekanan, garansi dua tahun, berbagai bahan tersedia.

Rentang Ukuran: 2 \"-40\" / DN50-DN1000

Tekanan: 150LB/300LB/600LB

Bahan Tubuh: WCB/CF8/CF8M

Bahan Kursi: A105/F304/F316

Bahan Baji: WCB/CF8/CF8M

Bahan Batang: 13Cr, SS304, SS316

Bahan Bonnet: WCB/CF8/CF8M

Pembayaran: T/T, D/P atau L/C

Waktu Pimpin 5-30 hari

keterangan

Fitur desain:

1, Memenuhi persyaratan standar lanjutan, penyegelan yang andal, kinerja luar biasa, dan penampilan cantik.

2 Pencocokan penyegelan maju dan masuk akal. Permukaan penyegelan gerbang dan kursi katup terbuat dari paduan keras dengan kekerasan yang berbeda. Penyegelan dapat diandalkan, kekerasan tinggi, ketahanan aus, ketahanan suhu tinggi, ketahanan korosi, ketahanan gores yang baik dan umur panjang.

3 Setelah pendinginan dan tempering dan perawatan nitridasi permukaan, batang katup memiliki ketahanan korosi yang baik, ketahanan gores dan ketahanan aus.

4 Berbagai standar flensa perpipaan dan bentuk permukaan penyegelan flensa dapat digunakan untuk memenuhi berbagai kebutuhan teknik dan persyaratan pengguna.

Katup ZG memiliki keunggulan yang jelas seperti sakelar lampu, penyegelan yang andal, memori elastis yang baik, dan masa pakai.


Bidang Aplikasi:

Rentang Ukuran: DN40 dan DN300

Suhu: -)29℃ hingga 425℃

Tekanan Operasi yang Diperbolehkan: PN16、PN25、PN40

Katup gerbang banyak digunakan di pabrik petrokimia, metalurgi, pengolahan air, pembangkit listrik termal dan pipa minyak dan uap air lainnya untuk menghubungkan atau memotong media dalam pipa.


Spesifikasi Kinerja:


Tekanan Nominal150LB300LB600LB
Tes Kulit3.0 Mpa7,5 Mpa15,0 Mpa
Tes Segel2.2 Mpa5,5 Mpa11.0 Mpa
Tes Segel Belakang2.2 Mpa5,5 Mpa11.0 Mpa
KEDAP UDARA0.6Mpa0.6Mpa0.6Mpa
Suhu kerja-29℃ ~ 425
MediumWOG


Spesifikasi teknis:

1. Desain Standar API 600 - 2009

2. Dimensi Tatap Muka ANSI B 16.10 - 2009

3. Dimensi Flange Ujung ANSI B 16.5 - 2009

4. Uji Standar API 598 - 2009

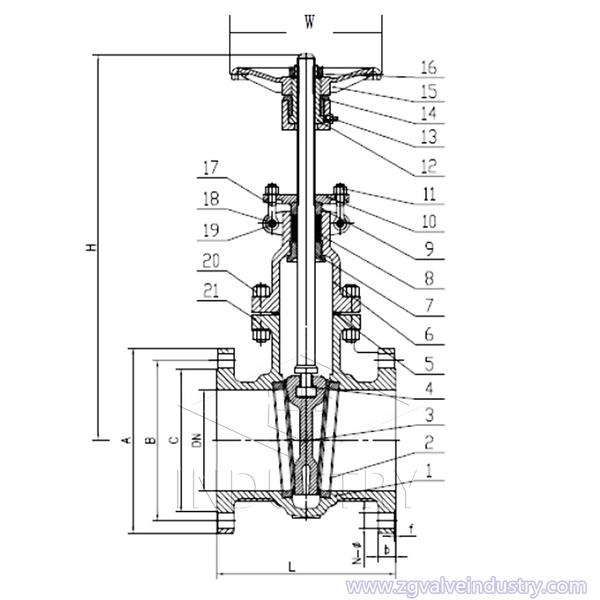

DAFTAR MATERIAL


Nomor barangBagian namaSpesifikasi
1 TubuhWCB, CF8, CF8M
2 KursiA105, F304, F316
3 BajiWCB, CF8, CF8M
4 Tangkai13Cr, F304, F316
5 PakingGrafit Fleksibel + SS 304
6 Kap mesinWCB, CF8, CF8M
7 Kursi belakangA276-410, F304, F316
8 Sedang mengemasGrafit Fleksibel
9 KelenjarA276-410, F304, F316
10Kelenjar PengepakanWCB, CF8, CF8M
11 KacangA194-2H, A194-8
12 kacang batangCU
13 Piala minyak------------
14 KacangA194-2H, A194-8
15Roda tanganQT400-18
16Mur pengunciA194-2H
17 baut mataA193-B8, B7
18Pin tumpahF304
