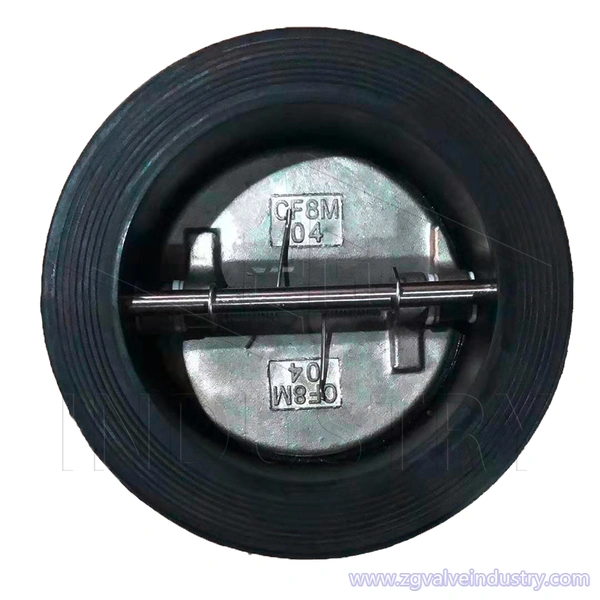

besi ulet ansi class150 din bs pn16 wafer type double plate check valve body ditutupi dengan epdm

zg valve besi ulet ansi class150 din bs pn16 tipe wafer pelat ganda check valve body ditutupi dengan epdm (dn15-dn600), sertifikasi peralatan tekanan ce, beberapa tes tekanan, garansi dua tahun, berbagai bahan tersedia.

Rentang Ukuran: 2\"-36\"/DN50-DN900

Tekanan Kerja: PN10/PN16/125LB/150LB

Bahan Tubuh: DI/WCB/304/316/304L/316L/2507/Perunggu

Bahan Plat: DI/WCB/304/316/304L/316L/2507/1.4529/Perunggu

Penutup Kursi & Tubuh: EPDM/NBR/Viton/PTFE

Bahan Pegas: Baja Tahan Karat

Aplikasi untuk: Air, Minyak & Gas

Tes Shell 1,5 kali

Tes Kursi:1.1 kali

Pembayaran: T/T, D/P atau L/C

Waktu Pimpin 5-30 hari

keterangan

Fitur desain:

Katup Periksa adalah katup menghentikan cairan dari aliran balik. Disk dapat dibuka oleh tekanan cairan. Dan kemudian cairan mengalir dari sisi inlet ke sisi outlet. Ketika tekanan inlet kurang dari outlet, disk dapat ditutup secara otomatis dan menghentikan aliran balik cairan.

Katup periksa ayun mengadopsi struktur ayun ayun bawaan. Semua bagian pembuka dan penutup katup dipasang di dalam badan katup dan tidak menembus badan katup. Kecuali untuk paking penyegel dan cincin penyegel di flensa tengah, keseluruhan Tidak ada titik kebocoran, mencegah kemungkinan kebocoran katup. Lengan ayun katup periksa ayun mengadopsi struktur sambungan bola pada sambungan antara lengan ayun dan penutup katup, sehingga penutup katup memiliki tingkat kebebasan tertentu dalam kisaran 360 derajat, dan ada posisi mikro yang sesuai. kompensasi.

Sangat cocok untuk media bersih, bukan untuk media yang mengandung partikel padat dan viskositas tinggi.


Fitur Wafer Swing Check Valve:

1. Panjang strukturnya pendek, dan panjang strukturnya hanya 1/4 ~ 1/8 dari katup periksa flensa tradisional;

2. Ukuran kecil dan ringan, beratnya hanya 1/4 ~ 1/20 dari katup periksa flensa tradisional;

3. Tutup katup menutup dengan cepat dan tekanan palu air kecil;

4. Baik pipa horizontal dan pipa vertikal dapat digunakan, dan pemasangannya nyaman;

5. Saluran aliran tidak terhalang dan hambatan fluida kecil;

6. Tindakan sensitif dan kinerja penyegelan yang baik;

7. Disk katup memiliki pukulan pendek dan dampak penutupan kecil;

8. Struktur keseluruhan, sederhana dan kompak, penampilan cantik;

9. Umur panjang dan keandalan yang tinggi.


Bidang Aplikasi:

Rentang Ukuran: 2"-36"/DN50-DN900

Suhu Kerja: 120 °C

Tekanan Operasi yang Diizinkan: PN10/PN16/125LB/150LB

Check Valve untuk penggunaan industri inpetrokimia, Kimia, Serat Tekstil, plastik, pembuatan kertas, industri listrik, baja, karet dan sistem gas.


Spesifikasi teknis:

1. Dimensi Tatap Muka EN558-1

2. Dimensi Flange Akhir ANSI/DIN/BS


T ss.jpg

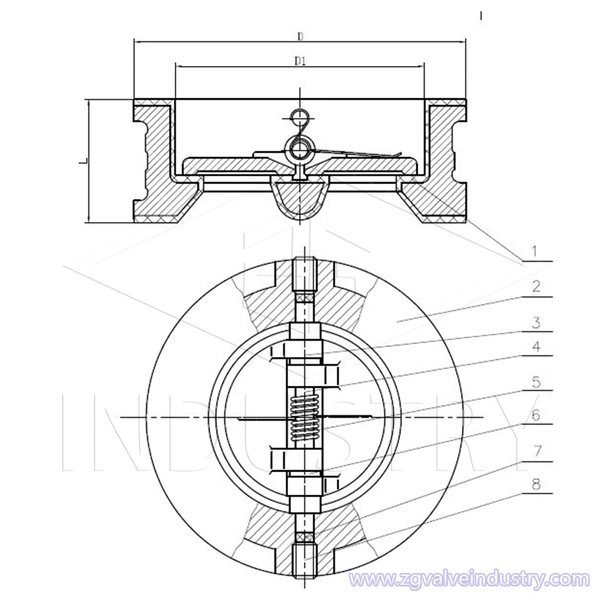

DAFTAR MATERIAL



Spesifikasi material
TidakBagian namaBahan
1Kursi & Penutup TubuhEPDM/NBR/Viton/PTFE
2TubuhDI/WCB/304/316/304L/316L/2507/Perunggu
3CakramDI/WCB/304/316/304L/316L/2507/1.4529/Perunggu
4Tangkai304/316/304L/316L/2507/Perunggu
5Musim semi304/316/304L/316L
6ShimPTFE
7SegelEPDM/NBR/Viton/PTFE/Logam
8StekerWCB
