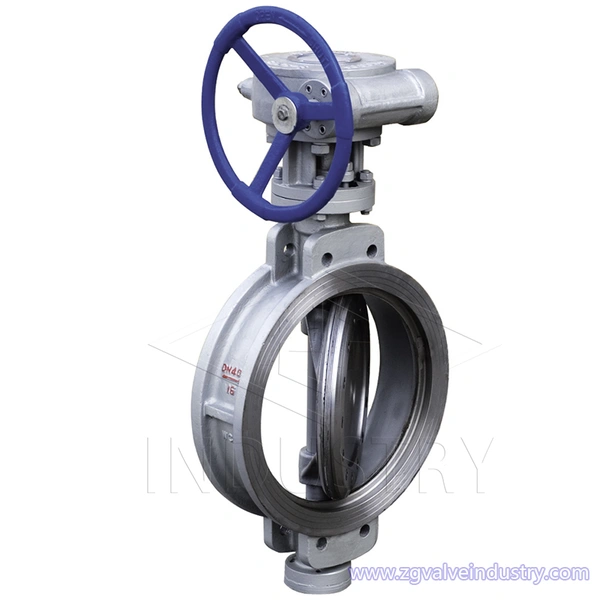

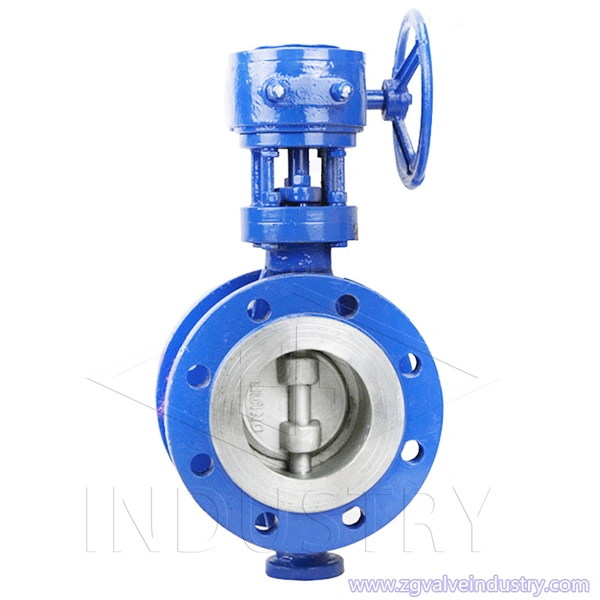

tri- eksentrik wafer/lt/flange jenis segel keras katup kupu-kupu

zg ansi cl150/300 tiga katup kupu-kupu eksentrik (dn50-dn2000), tekanan (class150~class300), material (besi ulet, wcb, baja tahan karat, perunggu, karbida disemen) beradaptasi dengan suhu tinggi, sertifikasi peralatan tekanan ce.

Rentang Ukuran:  DN80-DN3200

Tekanan:  PN6~PN63 Class150~Class1500 JIS5K/10K/20K

Bahan Tubuh:  Besi Cor, Besi ulet, Perunggu, Baja karbon, Baja tahan karat, Baja Cr-Mo, Baja paduan

Bahan Kursi:  EPDM, NBR, PTFE, VITON, Karet, STL, Perunggu, Baja tahan karat, Baja Cr-Mo, Baja paduan

Bahan Cakram:  Besi ulet, Baja karbon, Perunggu, Baja tahan karat, Baja Cr-Mo, Baja paduan

Bahan Batang / Poros:  45 #, 410, 420, 431, 2Cr13, Baja tahan karat, Baja Cr-Mo

Pengepakan:  Grafit Fleksibel

Pembayaran:  T/T, D/P atau L/C

Waktu Pimpin:  5-30 hari

keterangan

Pengantar:

Sumbu batang katup menyimpang dari pusat cakram dan bagian tengah badan pada saat yang sama, dan sumbu rotasi kursi katup memiliki sudut tertentu dengan sumbu bagian badan katup, yang disebut kupu-kupu eksentrik rangkap tiga katup.

Fitur terbesar dari katup kupu-kupu tiga eksentrik adalah bahwa struktur penyegelan berubah secara mendasar. Ini bukan lagi segel posisi, tetapi segel torsi, yaitu, tidak bergantung pada deformasi elastis kursi katup, tetapi sepenuhnya bergantung pada tekanan permukaan kontak kursi katup untuk mencapai efek penyegelan. Oleh karena itu, masalah kebocoran nol kursi katup logam diselesaikan dalam satu gerakan, dan karena tekanan permukaan kontak sebanding dengan tekanan sedang, tekanan tinggi dan ketahanan suhu tinggi juga dapat diselesaikan dengan mudah.


Bidang Aplikasi :

Katup kupu-kupu tiga eksentrik banyak digunakan dalam metalurgi, tenaga listrik, petrokimia, pasokan air dan drainase, dan konstruksi kota dan pipa industri lainnya dengan suhu sedang 425 atau kurang untuk menyesuaikan laju aliran dan memuat dan memotong cairan.

Peringkat tekanan maksimum katup kupu-kupu tiga eksentrik yang diproduksi oleh ZG Valve dapat mencapai 2500 pound, dan diameter standar dapat mencapai 120 inci.

Mode sambungan katup kupu-kupu eksentrik rangkap tiga: penjepit, lug, flensa, sambungan cincin, pengelasan pantat, jaket, dll. dapat dipilih, dan berbagai panjang dan standar struktural dapat disesuaikan.

Katup kupu-kupu eksentrik rangkap tiga memiliki banyak pilihan bahan, suhu tinggi dan rendah, dan berbagai asam, alkali, dan media korosif lainnya.


Fitur:

1. Katup kupu-kupu eksentrik rangkap tiga mengintegrasikan penyesuaian dan pemutusan, dengan kemampuan kontrol yang kuat.

Katup kupu-kupu eksentrik rangkap tiga yang diproduksi oleh katup ZG dirancang dengan struktur pengaman ganda untuk mencegah deformasi pelat kupu-kupu, ketidaksejajaran batang katup, dan menggigit permukaan penyegelan yang disebabkan oleh pengaruh tekanan dan suhu fluida. Katup ZG dilengkapi dengan dua cincin dorong independen di sisi bawah pelat kupu-kupu, untuk memastikan pengoperasian normal katup kupu-kupu tiga eksentrik dalam kondisi kerja apa pun;

2. Tidak ada desain zona mati, torsi pembukaan kecil.

Bentuk pelat katup katup kupu-kupu eksentrik rangkap tiga adalah kerucut elips, dan permukaannya dilas dengan paduan keras, yang memiliki ketahanan aus yang sangat baik. Kursi stainless steel berbentuk U yang mengambang memiliki fungsi menyesuaikan bagian tengah secara otomatis. Ketika katup dibuka, pelat katup permukaan penyegelan kerucut elips pertama-tama terlepas dari dudukan katup elastis berbentuk U, dan kemudian berputar. Kursi memberikan tekanan untuk mengubah bentuk dudukan katup sampai dudukan katup sangat cocok dengan permukaan penyegelan berbentuk kerucut oval dari pelat katup. Pelat kupu-kupu tidak menggores kursi katup saat katup dibuka dan ditutup, dan torsi batang katup langsung ditransmisikan ke permukaan penyegelan melalui pelat kupu-kupu, dan torsi pembukaan kecil,

3. Nol kebocoran, suhu tinggi dan tahan tekanan tinggi.

Fitur terbesar dari eksentrisitas rangkap tiga adalah bahwa hal itu secara mendasar mengubah struktur penyegelan. Ini bukan lagi segel posisi, tetapi segel torsi, yaitu, tidak bergantung pada deformasi elastis kursi katup, tetapi sepenuhnya bergantung pada tekanan permukaan kontak kursi katup untuk mencapai efek penyegelan. Struktur penyegelan semacam ini memungkinkan katup kupu-kupu eksentrik rangkap tiga untuk mencapai tingkat VI penyegelan yang keras, mencapai kebocoran nol yang sebenarnya. Pada saat yang sama, karena pemilihan dudukan katup logam dan karakteristik struktural segel muka, masalah suhu tinggi dan ketahanan tekanan tinggi juga terpecahkan.


Spesifikasi Teknis :
Standar Desain:

EN 593, MSS SP67, API 609, BS5155

Dimensi tatap muka:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Standar Akhir:

ANSI B16.1 Kelas125LB & B16.5 Kelas150LB

AS 2129 Tabel D & E BS 10 Tabel D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207

SABS 1123 Tabel 1000/3 & Tabel 1600/3

Flensa Atas: ISO5211

Standar uji: API 598, ISO 5208, EN 12266

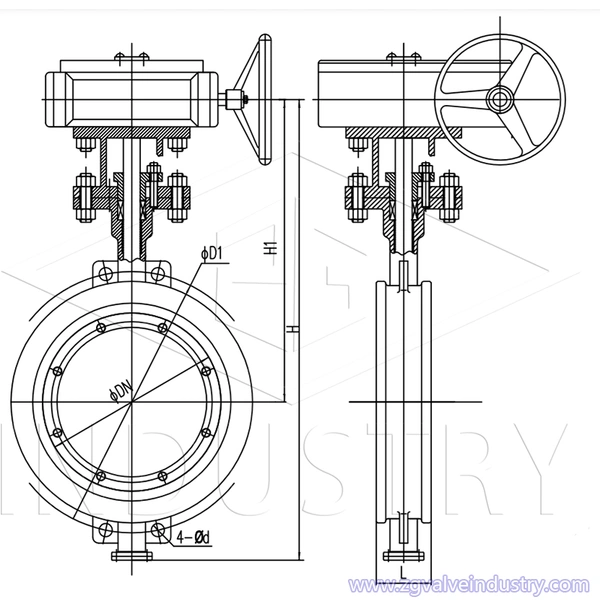

menggambar ss.jpg

DAFTAR MATERIAL


Spesifikasi material
Bagian namaBahan
TubuhBesi Cor, Besi ulet, Perunggu, Baja karbon, Baja tahan karat, Baja Cr-Mo, Baja paduan
CakramBesi ulet, Baja karbon, Perunggu, Baja tahan karat, Baja Cr-Mo, Baja paduan
Cincin Segel316 stainless steel + grafit fleksibel, Teflon
KursiEPDM, NBR, PTFE, VITON, Karet, STL, Perunggu, Baja tahan karat, Baja Cr-Mo, Baja paduan
Tangkai45#, 410, 420, 431, 2Cr13, Baja tahan karat, Baja Cr-Mo
Sedang mengemasGrafit fleksibel, Teflon
Catatan:Baja karbon (WCB)
Baja Cr-Mo: ZG1Cr5Mo, ZG20GrMo dan seterusnya
Baja tahan karat: CF8, CF8M, CF3, CF3M
Baja paduan: WC6, WC9 dan sebagainya
