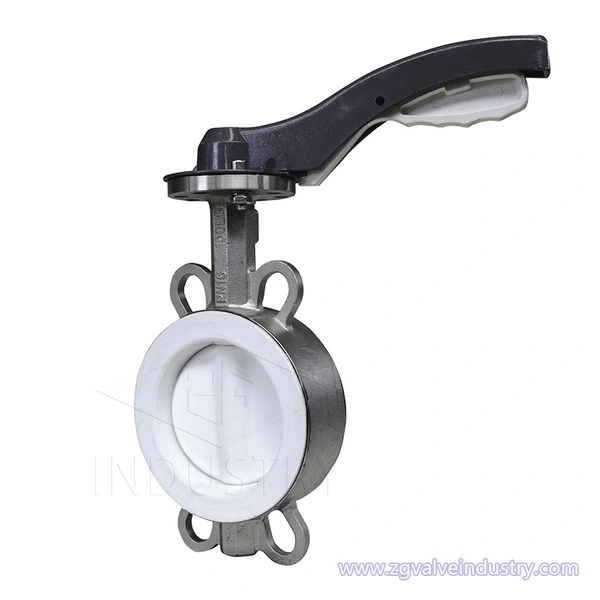

valvola a farfalla tipo wafer rivestita in ptfe

valvola zg, valvola a farfalla tipo wafer rivestita in ptfe, valvola a farfalla wafer in ptfe, molto resistente alla corrosione, 0 perdite, lunga durata, estremamente affidabile, prova di pressione al 100%, 10 procedure di ispezione, tutte le certificazioni delle attrezzature a pressione ce della valvola zg.

Gamma di dimensioni: DN50-DN1200

Pressione : ANSI Class150/DIN PN10/PN16/JIS 10K

Corpo valvola superiore e inferiore:

Ghisa/Ferro duttile/WCB(A216WCB)/SS304L(CF3)/SS304(CF8)/SS316L(CF3M)/SS316(CF8M)

Fodera: PTFE/F46

Sede della valvola:  PTFE/F46

Materiali di  tenuta : SS316 (CF8M)/Teflon (PTFE)

Con piatto a leva:  Fulling(WCB/SS): PTFE/F46

                                     Mezza fodera Lade: WCB/SS)F4/F46

Fodera:  gomma siliconica

Pagamento:  T/T, D/P o L/C

Termine d\'esecuzione: 5-30 giorni

Description

Caratteristiche del progetto:

Il politetrafluoroetilene (PTFE) ha una forte resistenza alla corrosione, prestazioni stabili, non facile da invecchiare, basso coefficiente di attrito, facile da formare e di dimensioni stabili. I materiali polimerici rappresentati dal politetrafluoroetilene e dal loro riempimento e dai materiali modificati sono stati ampiamente utilizzati nelle valvole a farfalla, in modo che le prestazioni delle valvole a farfalla siano state ulteriormente migliorate. La valvola a farfalla per fluoro completamente rivestita che adotta questa tecnologia ha un intervallo di temperatura e pressione più ampio, prestazioni di tenuta più lunghe e una maggiore durata.


1. Il design è nuovo e ragionevole, la struttura è unica, il peso è leggero e l'apertura e la chiusura sono rapide.

2. Piccola coppia operativa, funzionamento conveniente, risparmio di manodopera e intelligente.

3. Può essere installato in qualsiasi posizione ed è conveniente per la manutenzione.

4. Le guarnizioni possono essere sostituite e le prestazioni di tenuta sono affidabili per ottenere perdite pari a zero nella tenuta a due vie.

5. Il materiale di tenuta ha un intervallo di temperatura e pressione più ampio, è estremamente resistente alla corrosione, ha migliori prestazioni di tenuta e una maggiore durata.



Campo di applicazione :

Temperatura di esercizio:

PTFE: -10℃~+150℃

Operare:

DN50-DN250: Leva

DN300-1200: ingranaggio a vite senza fine

Funzionamento opzionale: leva, ingranaggio a vite senza fine, pneumatico, elettrico-motorizzato

Applicazione: Industria chimica, impianti di desalinizzazione, acqua potabile, polvere secca, alimenti e bevande, impianti a gas, industria mineraria HAVC, industria cartaria, trattamento della sabbia, acqua di mare, industria dello zucchero, trattamento termotecnico dell'acqua, acque reflue, circolazione dell'acqua di raffreddamento, aria compressa



Specifiche tecniche :
Norma di progettazione:

EN 593, MSS SP67, API 609, BS5155

Dimensione faccia a faccia:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Fine norma:

ANSI B16.1 Classe125LB e B16.5 Classe150LB

AS 2129 Tabelle D & E BS 10 Tabelle D & E

DIN 2501 PN6, PN10 e PN16

EN 1092 PN6, PN10 e PN16

ISO 2531 PN6, PN10 e PN16

ISO 7005 PN6, PN10 e PN16

KS B 1511 / JIS B 2210 5K e 10K

MSS SP44 CL. 150LB AWWA C207

SABS 1123 Tavola 1000/3 e Tavola 1600/3

Flangia superiore: ISO5211

Norma di prova: API 598, ISO 5208, EN 12266

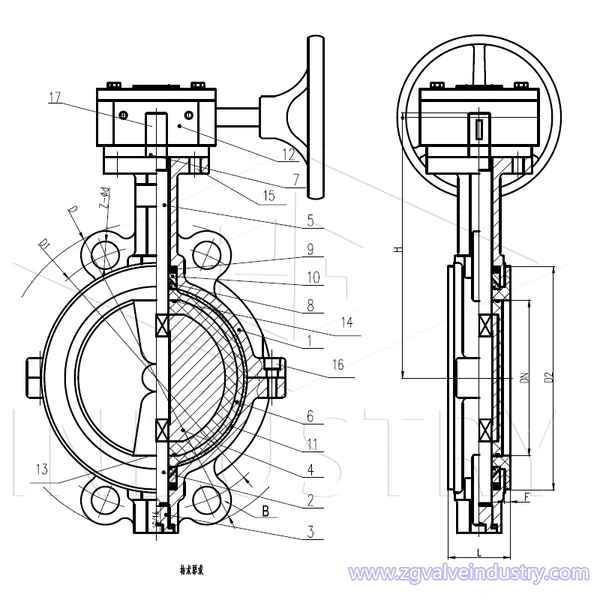

disegno ss.jpg

LISTA MATERIALI


Specifiche del materiale
Nome della parteMateriale
Corpo valvola superiore e inferiore

Ghisa/ferro duttile/WCB (A216WCB)/SS304L (CF3

)/SS304(CF8)/SS316L(CF3M)/SS316(CF8M)

LinerPTFE/F46
Sede della valvolaPTFE/F46
Materiali di tenutaSS316 (CF8M)/Teflon (PTFE)
Con piatto a leva

Follatura (WCB/SS): PTFE/F46

Mezza fodera Lade (WCB/SS): PTFE/F46
RivestimentoGomma di silicone
