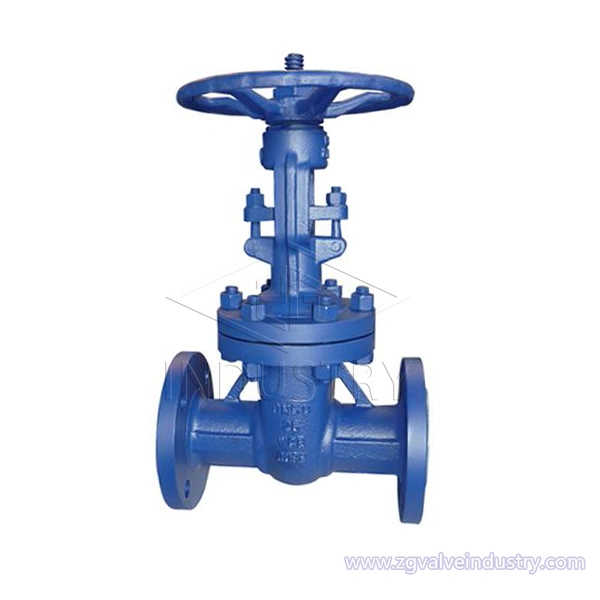

valvole a saracinesca in acciaio fuso din f7

zg valve din f7 valvole a saracinesca in acciaio fuso (dn40-dn3000), certificazione ce attrezzature a pressione, 10 procedure di ispezione, test di pressione multipli, due anni di garanzia, sono disponibili una varietà di materiali.

Gamma di dimensioni: 1 1/2 \"-12\"/DN40-DN300

Pressione: PN16/PN25/PN40

Materiali del corpo: GG/GS-C25/CF8/CF8M

Materiali del disco: GS-C25/CF8/CF8M

Materiali dello stelo: 13Cr/SS304/SS316

Materiali di imballaggio: grafite flessibile

Pagamento: T/T, D/P o L/C

Termine d\'esecuzione: 5-30 giorni

Description

Caratteristiche del progetto:

1、Soddisfare i requisiti di standard avanzati, tenuta affidabile, prestazioni eccellenti e bell'aspetto.

2、La corrispondenza di tenuta è avanzata e ragionevole. La superficie di tenuta della saracinesca e della sede della valvola è realizzata in lega dura a diversa durezza. La tenuta è affidabile, elevata durezza, resistenza all'usura, resistenza alle alte temperature, resistenza alla corrosione, buona resistenza ai graffi e lunga durata.

3、 Dopo la tempra e il rinvenimento e il trattamento di nitrurazione superficiale, lo stelo della valvola ha una buona resistenza alla corrosione, ai graffi e all'usura.

4、Vari standard di flangia per tubazioni e forme di superficie di tenuta della flangia possono essere utilizzati per soddisfare le varie esigenze ingegneristiche e requisiti dell'utente.

La valvola a saracinesca ZG presenta evidenti vantaggi come interruttore della luce, tenuta affidabile, buona memoria elastica e durata.


Campo di applicazione:

Gamma di dimensioni: DN40 e DN300

Temperatura: (-)29℃ a 425℃

Pressione di esercizio consentita: PN16, PN25, PN40,

La valvola a saracinesca ZG è ampiamente utilizzata negli impianti petrolchimici, nella metallurgia, nel trattamento delle acque, nelle centrali termiche e in altre condotte di petrolio e vapore acqueo per collegare o interrompere il fluido nella tubazione.


Specifiche delle prestazioni:


Pressione nominalePN16PN25PN40
Pressione nominale1.6Mpa 2.5Mpa4.0Mpa
Test di intensità2.4Mpa3.75Mp6.0Mpa
Guarnizione posteriore1.76Mpa2.75Mp4.4Mpa
Prova di tenuta1.76Mpa2.75Mp4.4Mpa
Prova del gas0.6Mpa0.6Mpa0.6Mpa
Temperatura di lavoro-29 ~ 425
medioWOG


Specifica tecnica:

1. Norma di progettazione DIN EN12288-2003

2. Dimensione faccia a faccia DIN EN588-1:1995

3. Dimensione flangia finale DIN EN1092-1:2002

4. Norma di prova DIN EN12266:2003


LISTA MATERIALI


Oggetto numero.Nome della parteSpecifiche
1 CorpoGG GS-C25, CF8, CF8M
2 DiscoGS-C25, CF8, CF8M
3 Stelo13Cr, F304, F316
4 GuarnizioneGrafite flessibile+304
5 BulloneA193-B7, A193-B8
6 NoceA1942H, A194-8
7 CofanoGG GS-C25, CF8, CF8M
8 ImballaggioGrafite flessibile
9 SpilloCS SS304 SS316
10 GhiandolaGS-C25. SS304 SS316
11Copertura della ghiandola1.1191
12 chiavistelloA193-B7, A193-B8
13 NoceA1942H, A194-8
14 Coppa dell'olioOttone
15Dado del gamboBronzo,304,316
16Cuscinetto Cap A105, F304, F316
17 VolantinoA105, F304, F316
18 Dado di bloccaggio25# SS304 SS316
