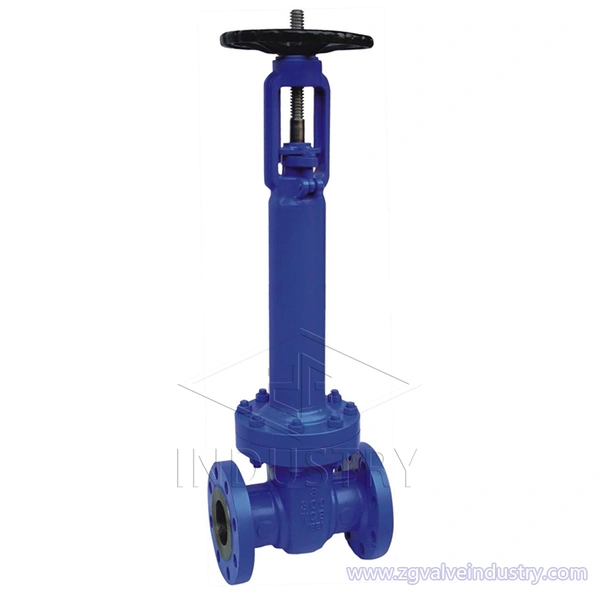

DIN-Balg-Absperrschieber——Zg-Ventil
DIN-Balg-Absperrschieber——Zg-Ventil
  • DIN-Balg-Absperrschieber——Zg-Ventil
  • DIN-Balg-Absperrschieber——Zg-Ventil

din faltenbalg absperrschieber

ZG-Ventil DIN-Balg-Absperrschieber (DN15-DN3000), CE-Druckgerätezertifizierung, 10 Inspektionsverfahren, mehrere Druckprüfungen, zwei Jahre Garantie, eine Vielzahl von Materialien stehen zur Verfügung.

Größenbereich: 1 1/2\"-12\"/DN40-DN300

Druck: PN16/PN25/PN40

Gehäusematerialien: GG/GS-C25/CF8/CF8M

Scheibenmaterialien: GS-C25/CF8/CF8M

Schaftmaterialien: 13Cr/SS304/SS316

Verpackungsmaterialien: Flexibler Graphit

Zahlung: T/T, D/P oder L/C

Vorlaufzeit: 5-30 Tage

Description

Design-Merkmale:

1、Erfüllen Sie die Anforderungen fortschrittlicher Standards, zuverlässiger Abdichtung, hervorragender Leistung und schöner Optik.

2、Die Dichtungsanpassung ist fortgeschritten und angemessen. Die Dichtfläche des Schiebers und des Ventilsitzes besteht aus Hartmetall mit unterschiedlicher Härte. Die Versiegelung ist zuverlässig, hohe Härte, Verschleißfestigkeit, hohe Temperaturbeständigkeit, Korrosionsbeständigkeit, gute Kratzfestigkeit und lange Lebensdauer.

3、 Nach dem Abschrecken und Anlassen und der Oberflächennitrierung hat der Ventilschaft eine gute Korrosionsbeständigkeit, Kratzfestigkeit und Verschleißfestigkeit.

4. Verschiedene Rohrflanschnormen und Flanschdichtflächenformen können verwendet werden, um verschiedene technische Anforderungen und Benutzeranforderungen zu erfüllen.

Das ZG-Ventil hat offensichtliche Vorteile wie Lichtschalter, zuverlässige Abdichtung, gutes elastisches Gedächtnis und Lebensdauer.


Anwendungsgebiet:

Größenbereich: DN40 und DN300

Temperatur: (-)29℃ bis 425℃

Zulässiger Betriebsdruck: PN16、PN25、PN40

Absperrschieber werden häufig in petrochemischen Anlagen, Metallurgie, Wasseraufbereitung, Wärmekraftwerken und anderen Öl- und Wasserdampfleitungen verwendet, um das Medium in der Pipeline zu verbinden oder abzuschneiden.


Leistungsbeschreibungen:


NenndruckPN16PN25PN40
Nenndruck1,6 MPa 2.5Mpa4.0Mpa
Intensitätstest2.4Mpa3.75Mp6.0 MPa
Rückendichtung1,76 MPa2.75Mp4.4 MPa
Dichtungstest1,76 MPa2.75Mp4.4 MPa
Gastest0,6 MPa0,6 MPa0,6 MPa
Arbeitstemperatur-29℃ ~ 425℃
MittelWOG


Technische Spezifikation:

1. Konstruktionsnorm DIN EN12288-2003

2. Baulänge DIN EN588-1:1995

3. Endflanschabmessung DIN EN1092-1:2002

4. Prüfnorm DIN EN12266:2003


MATERIAL LISTE



Art.-Nr.TeilnameSpezifikation
1 KörperGG GS-C25, CF8, CF8M
2 RabattGS-C25, CF8, CF8M
3 Stengel13Cr, F304, F316
4 DichtungFlexibler Graphit+304
5 BolzenA193-B7, A193-B8
6 NussA1942H, A194-8
7 MotorhaubeGG GS-C25, CF8, CF8M
8 Balg304, 304, 316
9 BolzenA193-B7, A193-B8
10 NussA1942H, A194-8
11VerpackungFlexibler Graphit
12 DrüseGS-C25. SS304 SS316
13 JochGS-C25,304,316
14 SchlüsselbolzenA193-B7, B8
fünfzehnNussA1942H, A194-8
16Stift35, 304, 316
17 Ölbecher------------
18StammmutterH62
