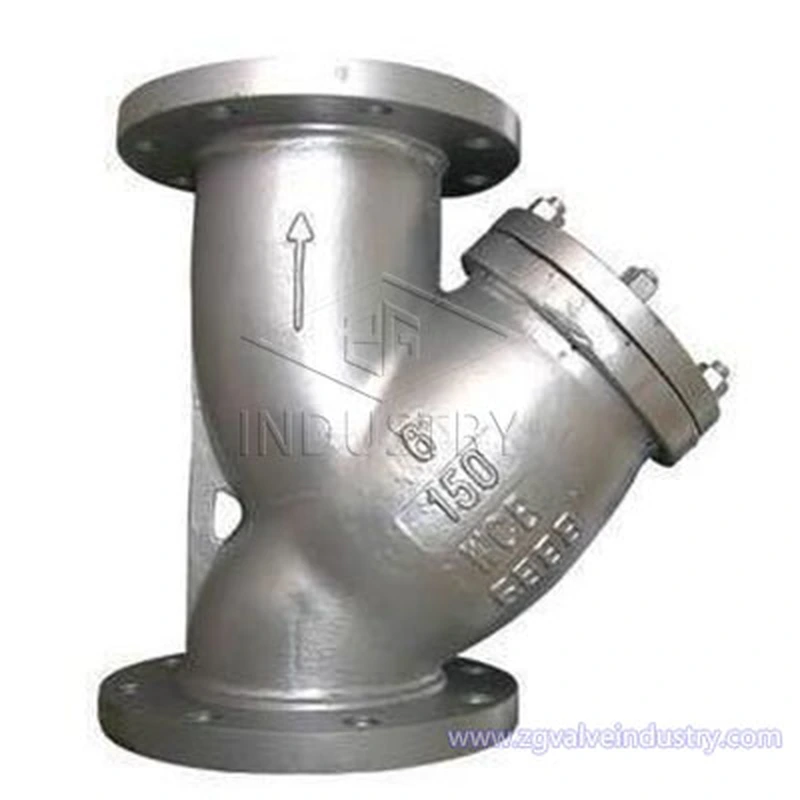

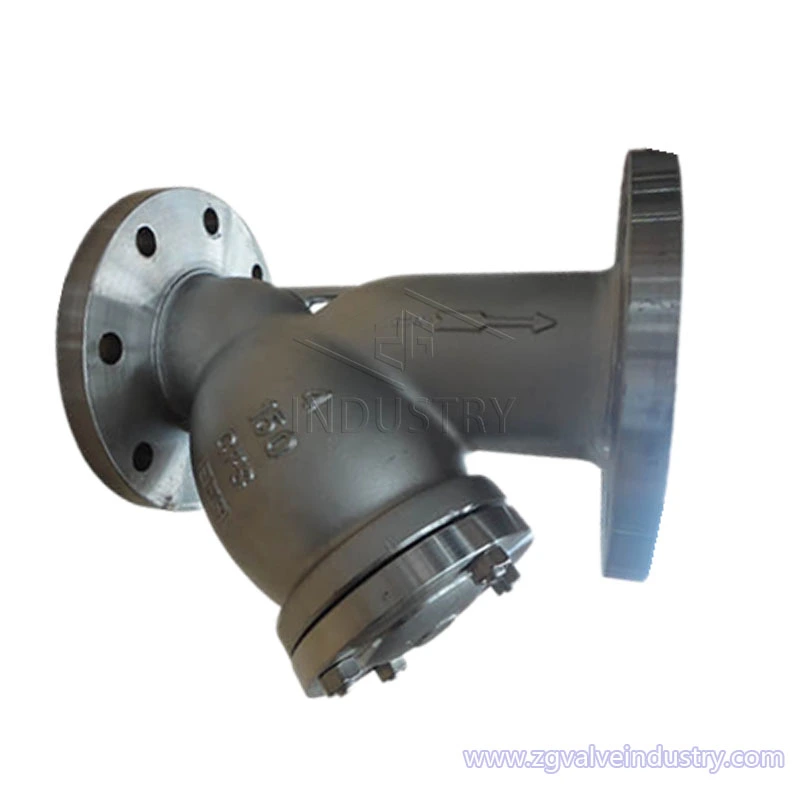

colador ansi cl150 / 300/600 wcb / ss y
colador ansi cl150 / 300/600 wcb / ss y
colador ansi cl150 / 300/600 wcb / ss y
  • colador ansi cl150 / 300/600 wcb / ss y
  • colador ansi cl150 / 300/600 wcb / ss y
  • colador ansi cl150 / 300/600 wcb / ss y

colador ansi cl150 / 300/600 wcb / ss y

colador ansi cl150 / 300/600 wcb / ss y

Rango de tamaño: 1/2 \"-24\" / DN15-DN600

Presión de trabajo: CL150 / CL300 / CL600

Materiales del cuerpo: ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M

Materiales de la pantalla: ASTM 182 F304 / ASTM 182 F316

Materiales de los tornillos: SS

Sello: Grafito flexible, PTFE

Prueba corporal: 1,5 veces

Pago: T / T, D / P o L / C

Plazo de ejecución: 5-30 días

descripción

Caracteristicas de diseño:

El filtro tipo Y es un dispositivo de transferencia de medio que generalmente se instala en el lado de acceso de la válvula reductora, la válvula de alivio, la válvula de control de nivel, para eliminar las impurezas del medio y proteger las válvulas y los dispositivos. Los filtros Y se aplican al medio de agua, aceite y gas. Para red de agua 18-30 mesh, red de gas - 10-100mesh y 100-480mesh para red de aceite.


Campo de aplicación:

Rango de tamaño: DN15 a DN600

Temperatura de trabajo: ≤120 ℃

Presión de funcionamiento permitida: CL150 / CL300 / CL600

Las ventajas del filtro tipo Y de ZG en funcionamiento incluyen automatización completa, libre de mantenimiento, gran área de filtrado, alta eficiencia del filtro, larga vida útil, material de acero inoxidable, precisión de filtrado opcional y especificaciones completas.


Especificación técnica:

1. Calificación de diseño: B16.34

2. Cara a cara: ANSI B16.10

3.Final de la brida: ANSI B16.5

4.Inspección y prueba: API 598



LISTA DE MATERIALES


Nombre de la piezaEspecificación
 CuerpoASTM A216 WCBASTM A351 CF8
ASTM A351 CF8M
 PantallaASTM 182 F304ASTM 182 F304ASTM 182 F316
 SelloGrafito flexible, PTFE
 TornilloSS
