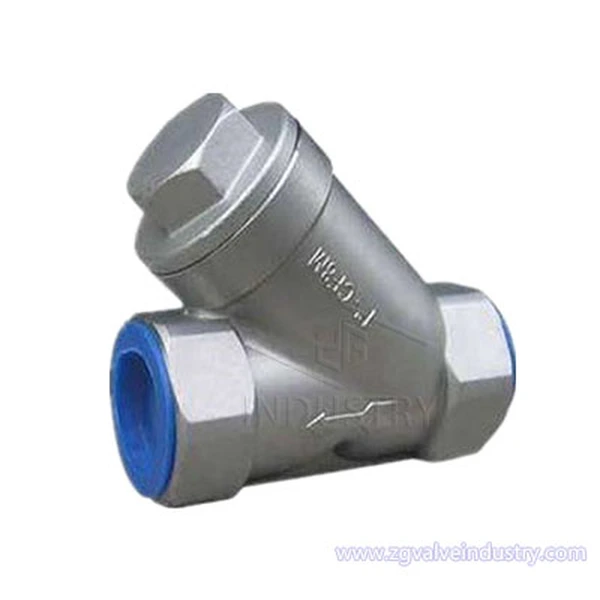

colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp
colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp
  • colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp
  • colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp

colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp

colador tipo y tipo tornillo ansi cl150 / 300/600 pn16-pn64 - npt / bsp

Rango de tamaño: 1/4 \"-3\" / DN8-DN80

Presión de trabajo: PN10 / PN16 / PN25 / PN40 / PN64

                              CL150 / CL300 / CL600

Materiales del cuerpo: acero al carbono / SS / A216 / CF8 / CF8M

Materiales de la pantalla: SS / CF8 / CF8M

Materiales de los tornillos: SS

Sello: Grafito flexible, PTFE

Prueba corporal: 1,5 veces

Pago: T / T, D / P o L / C

Plazo de ejecución: 5-30 días

descripción

Caracteristicas de diseño:

El filtro tipo Y es un dispositivo de transferencia de medio que generalmente se instala en el lado de acceso de la válvula reductora, la válvula de alivio, la válvula de control de nivel, para eliminar las impurezas del medio y proteger las válvulas y los dispositivos. Los filtros Y se aplican al medio de agua, aceite y gas. Para red de agua 18-30 mesh, red de gas - 10-100mesh y 100-480mesh para red de aceite.


Campo de aplicación:

Rango de tamaño: DN8 a DN80 (1/4 "-3")

Temperatura de trabajo: -29 ℃ - (+) 180 ℃

Presión de funcionamiento permitida: PN10 / PN16 / PN25 / PN40 / PN64 / CL150 / CL300 / CL600

Las ventajas del filtro tipo Y de ZG en funcionamiento incluyen automatización completa, libre de mantenimiento, gran área de filtrado, alta eficiencia del filtro, larga vida útil, material de acero inoxidable, precisión de filtrado opcional y especificaciones completas.

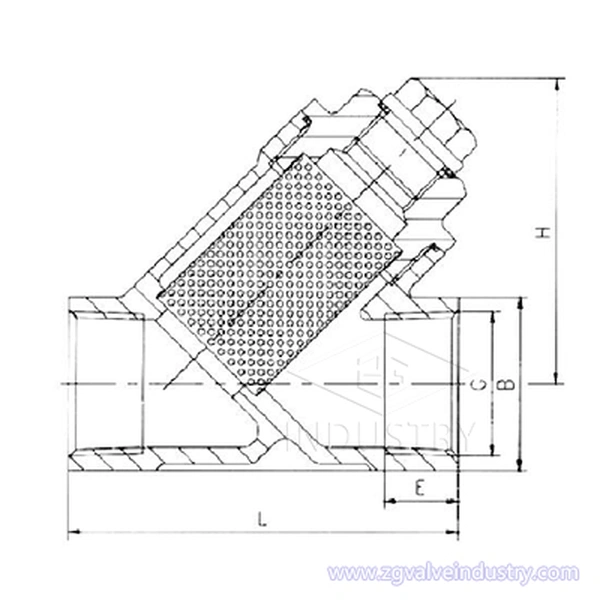

Especificación técnica:

1. Estándar de diseño: MFG

2. Dimensión cara a cara: MFG

3. Dimensión de la brida final: ANSI B16.5

4. Estándar de prueba: API598



LISTA DE MATERIALES

Nombre de la piezaMaterialANSI
 CuerpoAcero al carbono / SSA216 / CF8 / CF8M
 PantallaSSCF8 / CF8M
 SelloGrafito flexible, PTFE
 TornilloSS
