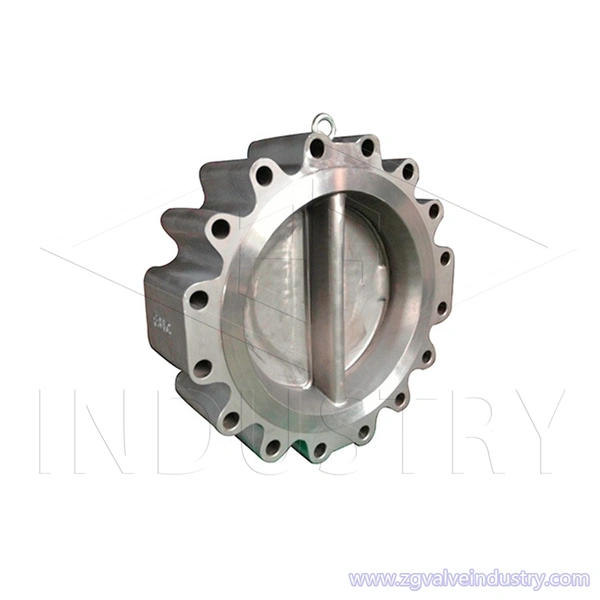

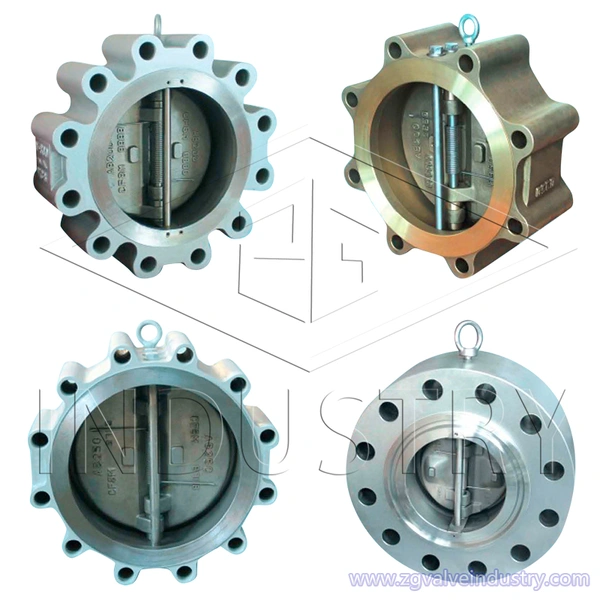

valvola di ritegno a doppia piastra api wcb/acciaio inossidabile

Caratteristiche del progetto:

Le valvole di ritegno sono le valvole di arresto del fluido dal riflusso. Il disco può essere aperto dalla pressione del fluido. E poi il fluido scorre dal lato di ingresso a quello di uscita. Quando la pressione di ingresso è inferiore a quella di uscita, il disco può essere chiuso automaticamente e arrestare il riflusso del fluido.

La valvola di ritegno a battente adotta una struttura oscillante a bilanciere incorporata. Tutte le parti di apertura e chiusura della valvola sono installate all'interno del corpo valvola e non penetrano nel corpo valvola. Fatta eccezione per la guarnizione di tenuta e l'anello di tenuta sulla flangia centrale, l'intero Non vi è alcun punto di perdita, prevenendo la possibilità di perdite della valvola. Il braccio oscillante della valvola di ritegno a battente adotta una struttura di connessione sferica nella connessione tra il bilanciere e l'aletta della valvola, in modo che l'aletta della valvola abbia un certo grado di libertà nell'intervallo di 360 gradi e vi sia una micro posizione appropriata compensazione.

È adatto per fluidi puliti, non per fluidi contenenti particelle solide e ad alta viscosità.

Caratteristiche della valvola di ritegno dell'oscillazione del wafer:

1. La lunghezza della struttura è corta e la sua lunghezza della struttura è solo 1/4~1/8 della tradizionale valvola di ritegno a flangia;

2. Di piccole dimensioni e leggero, il suo peso è solo 1/4~1/20 della tradizionale valvola di ritegno a flangia;

3. Lo sportello della valvola si chiude rapidamente e la pressione del colpo d'ariete è ridotta;

4. È possibile utilizzare sia tubi orizzontali che tubi verticali e l'installazione è conveniente;

5. Il canale di flusso non è ostruito e la resistenza del fluido è ridotta;

6. Azione sensibile e buone prestazioni di tenuta;

7. Il disco della valvola ha una corsa breve e un impatto di chiusura ridotto;

8. La struttura generale, aspetto semplice e compatto, bello;

9. Lunga durata e alta affidabilità.

Campo di applicazione:

Gamma di dimensioni: 2"~144" DN50-DN3200

Pressione di esercizio: Class150~Class2500

Temperatura di lavoro: -196~540 °C

Applicazione per: Selezionando materiali diversi, può essere applicato a una varietà di mezzi come acqua, vapore, olio, acido nitrico, acido acetico, mezzi fortemente ossidanti e urea.

Specifica tecnica:

Standard di progettazione: API594, API6D

Dimensione faccia a faccia: API594, API6D,

Flangia di collegamento: ANSI B16.5, API605, ASME B16.47,

Valutazione della temperatura di pressione: ASME B16.34

Standard di prova: API 598

LISTA MATERIALI
