Caratteristiche del progetto:
Le valvole di ritegno sono le valvole di arresto del fluido dal riflusso. Il disco può essere aperto dalla pressione del fluido. E poi il fluido scorre dal lato di ingresso a quello di uscita. Quando la pressione di ingresso è inferiore a quella di uscita, il disco può essere chiuso automaticamente e arrestare il riflusso del fluido.
1. La valvola di ritegno in acciaio di sollevamento presenta i vantaggi di una struttura semplice, un'azione affidabile e una manutenzione conveniente. È ampiamente utilizzato in apparecchiature di purificazione, petrolio, industria chimica, metallurgia, energia elettrica, tessile e altri processi di produzione.
2. Quando il fluido scorre nel corpo della valvola dalla direzione indicata dalla freccia del corpo della valvola, la pressione del fluido agisce sul rumore della valvola per produrre una spinta verso l'alto. Quando la spinta media è maggiore del peso del clack della valvola, la valvola si apre. Quando la pressione del fluido dietro la valvola agisce sul disco e il peso del disco stesso è maggiore della forza esercitata sul disco dalla pressione davanti alla valvola, la valvola viene chiusa per impedire al fluido di rifluire.
3. La funzione della valvola di ritegno dell'ascensore è di consentire al fluido di fluire solo in una direzione e di impedire il flusso inverso. Inoltre, il clack della valvola può essere in metallo, oppure può essere intarsiato con rivestimento in pelle, gomma o sintetico, che possono essere scelti in modo flessibile.
4. Il disco della valvola di ritegno dell'alzata è posizionato sulla superficie di tenuta della sede della valvola sul corpo della valvola. Tranne che il disco può essere sollevato e abbassato liberamente, il resto è come una valvola di intercettazione. La pressione del fluido solleva il disco dalla superficie di tenuta della sede della valvola e il riflusso del fluido fa ricadere il disco sulla sede della valvola e interrompe il flusso.
È adatto per fluidi puliti, non per fluidi contenenti particelle solide e ad alta viscosità.

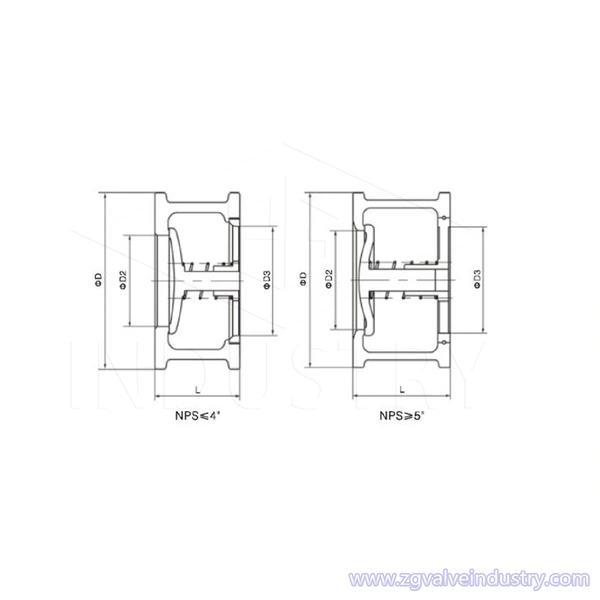

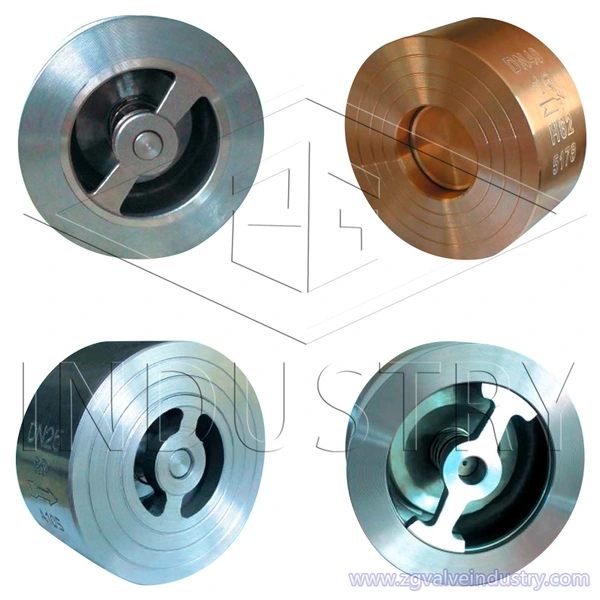

Caratteristiche della valvola di ritegno per sollevamento a lembo singolo wafer :
1. Pressione del colpo d'ariete:
corsa del disco molto piccola, breve, chiusura assistita da molla, velocità di chiusura rapida della valvola
2. Dimensioni e peso:
La lunghezza della struttura della valvola di ritegno dell'alzata a lembo singolo wafer è solo 1/4~1/8 della valvola di ritegno dell'alzata della flangia e il peso è solo 1/7~1/20 della valvola di ritegno dell'alzata della flangia.
La struttura è di lunghezza molto ridotta, di piccole dimensioni e leggera, il che offre grande praticità all'installazione, al trasporto, allo stoccaggio e alla disposizione delle tubazioni della valvola e può risparmiare molti materiali e ridurre i costi.
3. Resistenza ai fluidi
Più grande, il coefficiente di resistenza del fluido è 2,8 ~ 6,4
Ancora inferiore al coefficiente di resistenza del fluido della valvola di ritegno dell'alzata della flangia (6~12)
4. Metodo di installazione
Può essere installato orizzontalmente o verticalmente, con un peso leggero e una facile installazione.
5. Pressione di rottura
Molto piccolo, il disco può aprire completamente la valvola con una piccola differenza di pressione.
6. Affidabilità
La valvola è un'intera struttura, semplice e compatta, la forza di impatto è piccola quando la valvola è chiusa, la pressione del colpo d'ariete è molto piccola, la vita della valvola è lunga e l'affidabilità è elevata.
Campo di applicazione:
Gamma di dimensioni: 1/2 "~ 8" DN15-DN200
Pressione di esercizio: Class150~Class900
Temperatura di lavoro: -196~540 °C
Applicazione per: Selezionando materiali diversi, può essere applicato a una varietà di mezzi come acqua, vapore, olio, acido nitrico, acido acetico, mezzi fortemente ossidanti e urea.
Specifica tecnica:
Standard di progettazione: API594, API6D
Dimensione faccia a faccia: API594, API6D,
Flangia di collegamento: ANSI B16.5, API605, ASME B16.47,
Valutazione della temperatura di pressione: ASME B16.34
Standard di prova: API 598
LISTA MATERIALI
| Specifiche del materiale |
| Nome della parte | Materiale |
| Corpo | WCB, A105, WC6, F11, WC9, F22, LCB, LF2, CF8, F304, CF3, F304L, CF8M, F316, CF3M, F316L, ZG1Cr18Ni9Ti, 1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, 1Cr18Ni e leghe di rame Ti e Ti, leghe di rame |
| Ordinare | 304, 304L, 316, 316L, SS321, lega 20, rame e leghe di rame, leghe di Ti e Ti |
| Primavera | 304, 304L, 316, 316L, Monel, Inconel600, redditol X-750 |
| Foca | 13Cr/13Cr, materiale del corpo, acciaio inossidabile, lega Monel, carburo cementato, lega 20 (N08020), rame e leghe di rame, leghe di Ti e Ti, NBR, PTFE, VITON, EPDM, gomma siliconica |
