2-częściowe zawory kulowe ze staliwa din

Cechy konstrukcyjne:

Dwuczęściowy zawór kulowy i zasuwa kołnierzowa to ten sam typ zaworu. Różnica polega na tym, że jego zamykająca część jest kulą, która obraca się wokół osi korpusu zaworu, aby uzyskać otwieranie i zamykanie. Zawór kulowy służy głównie do odcinania, rozprowadzania i zmiany kierunku przepływu medium w rurociągu.

Sześć zalet dwuczęściowego zaworu kulowego:

1. Dwuczęściowy zawór kulowy jest łatwy w obsłudze i szybko otwiera się i zamyka. Wystarczy obrócić o 90 ° od pełnego otwarcia do pełnego zamknięcia, co jest wygodne w przypadku zdalnego sterowania.

2. Wygodna konserwacja, prosta konstrukcja zaworu kulowego, pierścień uszczelniający jest ogólnie ruchomy, wygodniej jest zdemontować i wymienić, cena tego rodzaju regulacji kulki ze stali nierdzewnej jest również tańsza.

3. Dwuczęściowy zawór kulowy jest szczelny i niezawodny. Ma dwie powierzchnie uszczelniające, a różne tworzywa sztuczne są szeroko stosowane jako materiały powierzchni uszczelniającej zaworu kulowego, który ma dobre właściwości uszczelniające i może osiągnąć całkowite uszczelnienie. Jest również szeroko stosowany w systemach próżniowych.

4. Dwuczęściowy zawór kulowy ma prostą konstrukcję, mały rozmiar i niewielką wagę.

5. Dwuczęściowy zawór kulowy ma niski opór płynu, a zawór kulowy z pełnym otworem w zasadzie nie ma przepływu.

6. Po całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazdo zaworu jest odizolowana od medium, a medium nie spowoduje erozji powierzchni uszczelniającej zaworu podczas przepływu medium.

Zakres zastosowania:

Zakres rozmiarów: DN15 i DN200

Temperatura: （-）29 ℃ do 425 ℃

Dopuszczalne ciśnienie robocze: PN16、PN25、PN40

Zawór kulowy ZG to stosunkowo nowy typ zaworu kulowego. Ma pewne zalety unikalne dla własnej konstrukcji, takie jak przełącznik bez tarcia, niełatwy do noszenia oraz mały moment obrotowy otwierania i zamykania. Może to zmniejszyć rozmiar siłownika. Wyposażony w wieloobrotowy siłownik elektryczny, może realizować regulację i zamykać odcięcie medium. Znajduje szerokie zastosowanie w warunkach pracy wymagających ścisłego odcięcia, takich jak ropa naftowa, przemysł chemiczny, wodociągi miejskie i kanalizacja.

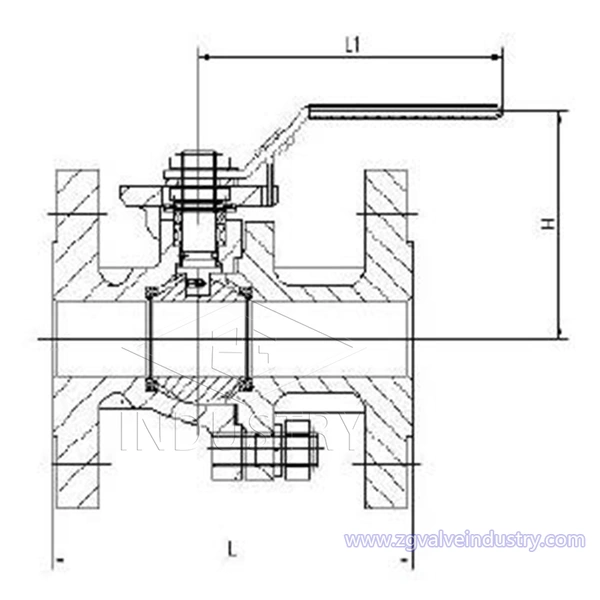

Dane techniczne:

Specyfikacja techniczna:

1. Norma projektowa DIN EN3357-1

2. Wymiar twarzą do czoła DIN EN588-1: 1995

3. Wymiar kołnierza końcowego DIN EN1092-1: 2002

4. Norma testowa DIN EN12266: 2003

LISTA MATERIAŁÓW
