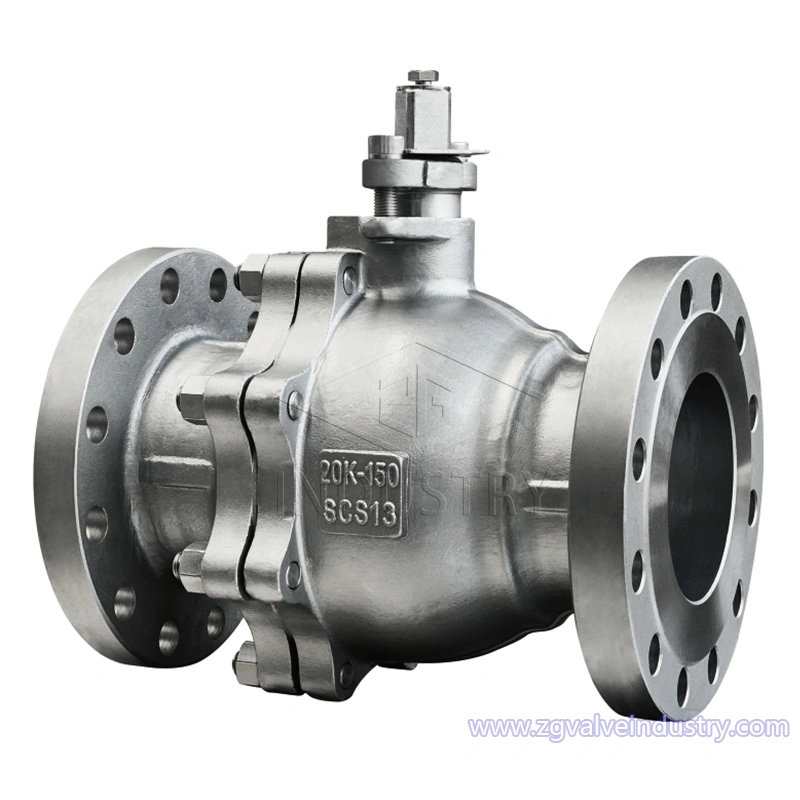

jis 10k/16k/20k kołnierzowy zawór kulowy

Cechy konstrukcyjne:

Dwuczęściowy zawór kulowy i zasuwa kołnierzowa to ten sam typ zaworu. Różnica polega na tym, że jego zamykająca część jest kulą, która obraca się wokół osi korpusu zaworu, aby uzyskać otwieranie i zamykanie. Zawór kulowy służy głównie do odcinania, rozprowadzania i zmiany kierunku przepływu medium w rurociągu.

Sześć zalet dwuczęściowego zaworu kulowego:

1. Dwuczęściowy zawór kulowy jest łatwy w obsłudze i szybko otwiera się i zamyka. Wystarczy obrócić o 90 ° od pełnego otwarcia do pełnego zamknięcia, co jest wygodne w przypadku zdalnego sterowania.

2. Wygodna konserwacja, prosta konstrukcja zaworu kulowego, pierścień uszczelniający jest ogólnie ruchomy, wygodniej jest zdemontować i wymienić, cena tego rodzaju regulacji kulki ze stali nierdzewnej jest również tańsza.

3. Dwuczęściowy zawór kulowy jest szczelny i niezawodny. Ma dwie powierzchnie uszczelniające, a różne tworzywa sztuczne są szeroko stosowane jako materiały powierzchni uszczelniającej zaworu kulowego, który ma dobre właściwości uszczelniające i może osiągnąć całkowite uszczelnienie. Jest również szeroko stosowany w systemach próżniowych.

4. Dwuczęściowy zawór kulowy ma prostą konstrukcję, mały rozmiar i niewielką wagę.

5. Dwuczęściowy zawór kulowy ma niski opór płynu, a zawór kulowy z pełnym otworem w zasadzie nie ma przepływu.

6. Po całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazdo zaworu jest odizolowana od medium, a medium nie spowoduje erozji powierzchni uszczelniającej zaworu podczas przepływu medium.

Zakres zastosowania:

Zakres rozmiarów: 1/2 "-14"/DN15-DN350

Temperatura: (-) 29 ℃-(+) 150 ℃

Dopuszczalne ciśnienie robocze: JIS 10K/16K/20K

Zawór kulowy do użytku w przemyśle petrochemicznym, chemicznym, włókienniczym Tekstylia, tworzywa sztuczne, papiernictwo, energetyka, systemy stalowe, gumowe i gazowe.

Specyfikacja techniczna:

1. Ocena projektu: JIS B2071, ASME B16.34;

2. Twarzą w twarz: JIS B2002;

3. Końcówki z kołnierzem: JIS B2220;

4. Inspekcja i testowanie: JIS B2003.

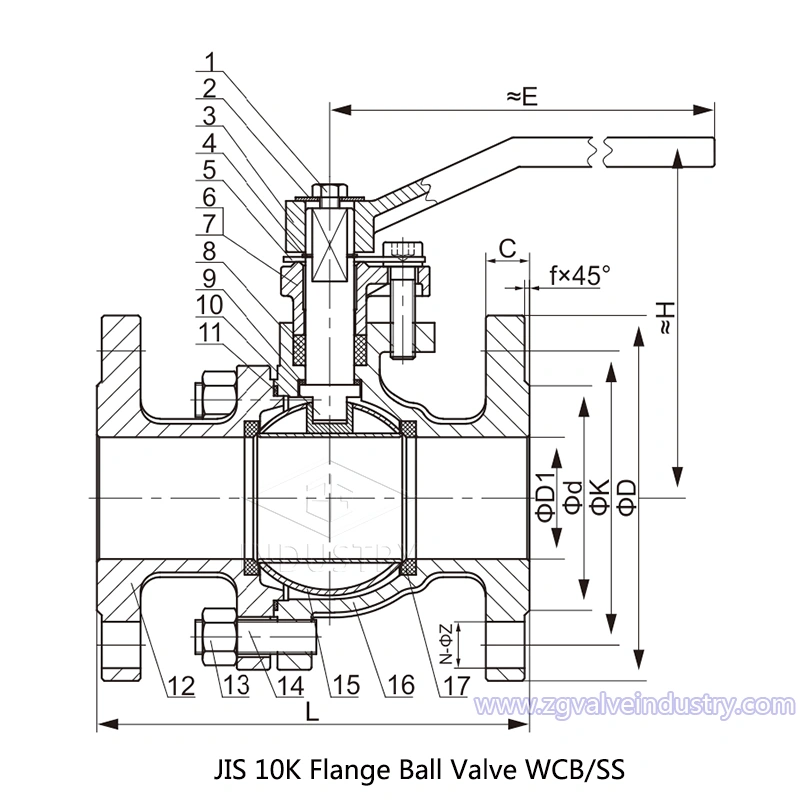

LISTA MATERIAŁÓW
