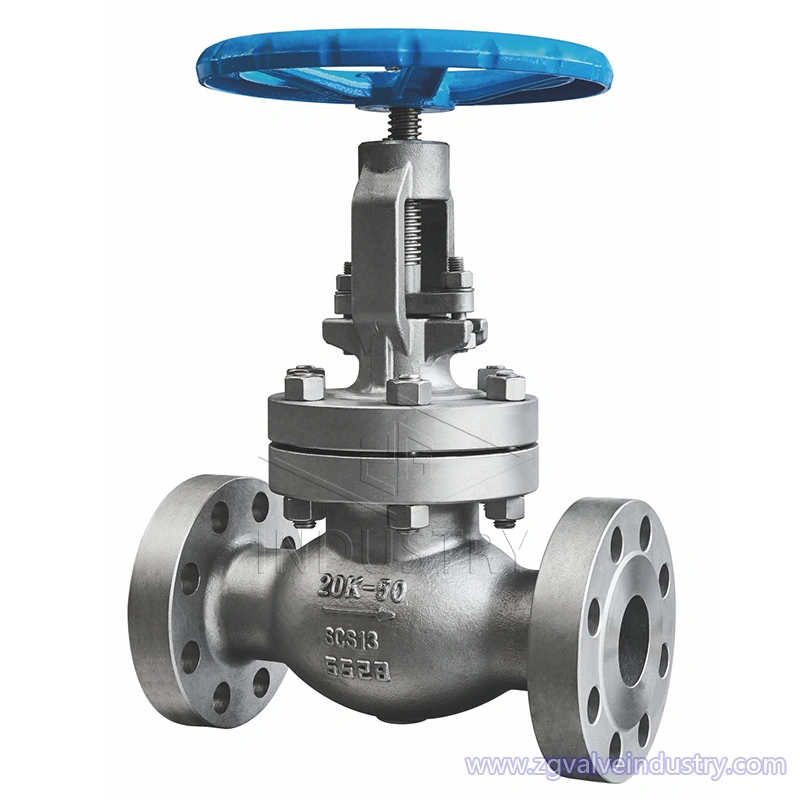

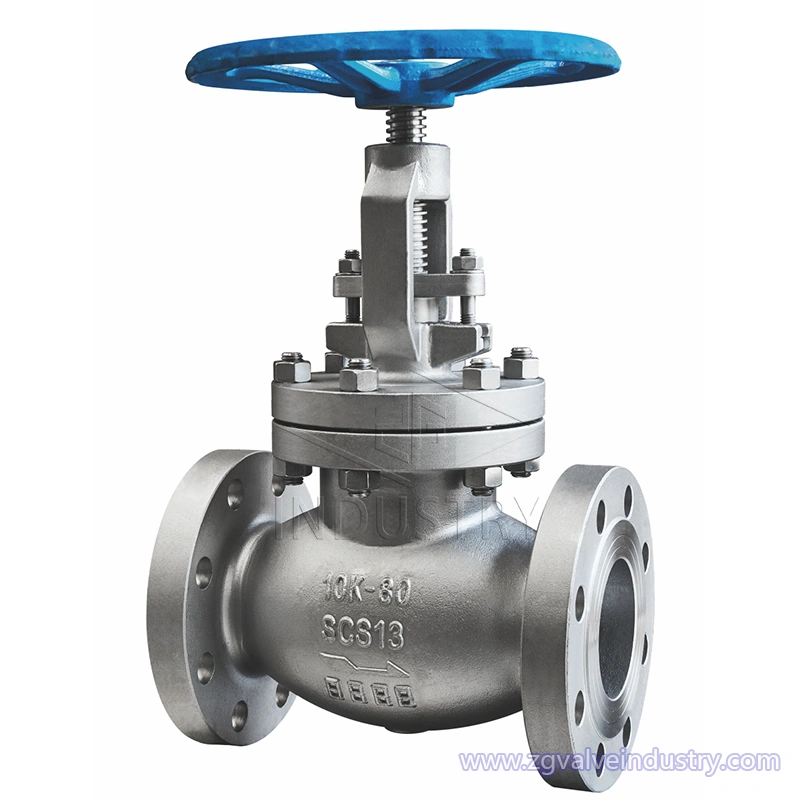

jis 10k/20k zawór kulowy wcb/ss

Cechy konstrukcyjne:

Oś trzpienia zaworu grzybkowego jest prostopadła do powierzchni uszczelniającej gniazda zaworu. Skok otwarcia lub zamknięcia trzpienia zaworu jest stosunkowo krótki i ma bardzo niezawodne działanie odcinające, co sprawia, że ​​zawór ten jest bardzo odpowiedni do odcinania lub regulacji i dławienia medium.

Gdy dysk zaworu odcinającego jest w stanie otwartym, nie ma już kontaktu między jego gniazdem zaworu a powierzchnią uszczelniającą dysku zaworu i ma bardzo niezawodne działanie odcinające. Ten rodzaj zaworu jest bardzo odpowiedni do cięcia lub regulacji i redukcji medium. Wykorzystanie strumienia. Ten typ zaworu powinien być zasadniczo montowany poziomo w rurociągu.

Gdy zawór odcinający jest w stanie otwartym, nie ma kontaktu między jego gniazdem a powierzchnią uszczelniającą dysku, dzięki czemu jego powierzchnia uszczelniająca jest mniej zużyta mechanicznie, ponieważ większość gniazd i dysków zaworu jest łatwiejsza do naprawy lub wymiany Podczas uszczelniania elementów nie jest konieczne wyjmowanie całego zaworu z rurociągu, co jest bardzo przydatne w przypadku, gdy zawór i rurociąg są ze sobą zespawane. Zmienił się kierunek przepływu medium przez ten typ zaworu, przez co opory przepływu zaworu odcinającego są większe niż w przypadku innych zaworów.

Zalety:

1. Konstrukcja jest prostsza niż zasuwa, a produkcja i konserwacja są wygodniejsze.

2. Powierzchnia uszczelniająca nie jest łatwa do noszenia i zarysowania, a skuteczność uszczelniania jest dobra. Podczas otwierania i zamykania nie ma względnego poślizgu między trzaskiem zaworu a powierzchnią uszczelniającą korpusu zaworu, więc zużycie i zadrapania nie są poważne, skuteczność uszczelnienia jest dobra, a żywotność jest długa.

3. Podczas otwierania i zamykania skok dysku jest mały, więc wysokość zasuwy jest mniejsza niż zasuwy, ale długość konstrukcji jest dłuższa niż zasuwy.

Zakres zastosowania:

Zakres rozmiarów: DN15 do DN600

Temperatura: （-）29 ℃ do 425 ℃

Dopuszczalne ciśnienie robocze: JIS 10K/20K

Zawór kulowy z różnych materiałów może być stosowany do wody, pary, oleju, kwasu azotowego, kwasu octowego, czynnika utleniającego, mocznika i innych mediów.

Specyfikacja techniczna:

1. Standard projektowy: JISB2071; ASME B16.34

2. Kołnierz przyłączeniowy: JIS B2220

3. Twarzą w twarz: JIS B2002

4. Test i kontrola: JIS B2003

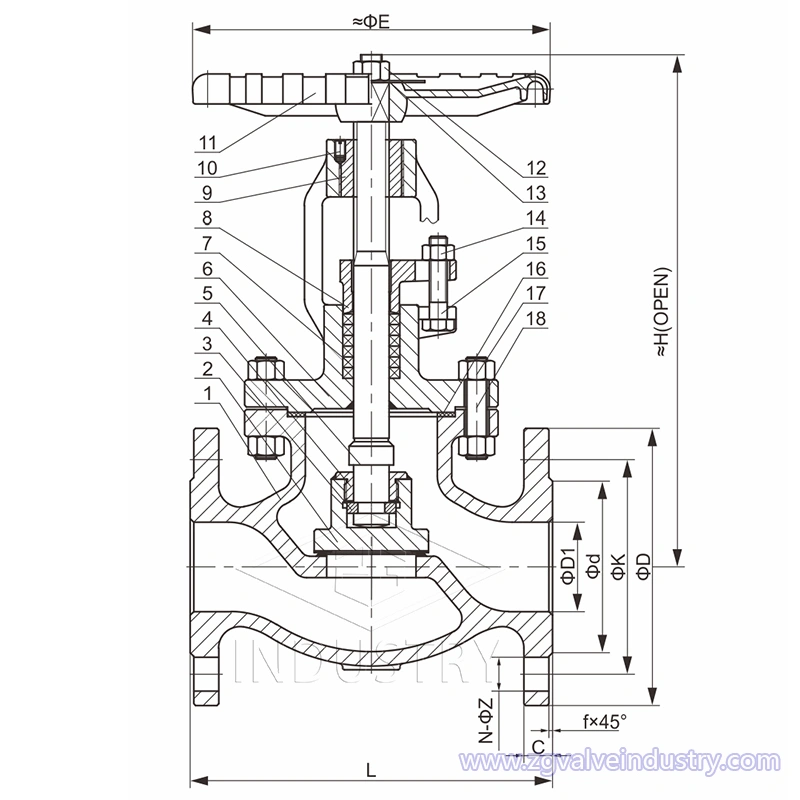

LISTA MATERIAŁÓW
