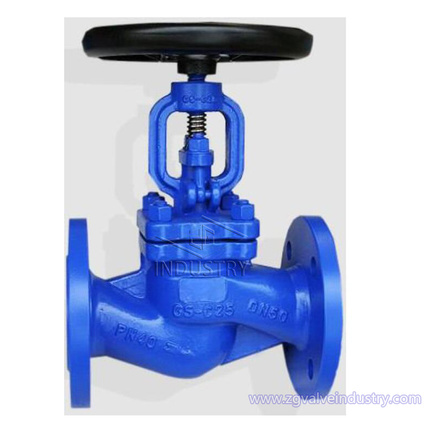

Cechy konstrukcyjne:
Zawory kulowe DIN są odpowiednie dla ciśnienia od PN1,6 do 16Mpa. Może pracować w medium od -29 ℃ do 425 ℃ palny, wybuchowy, toksyczny płyn, przewodzący ciepło olej i ciekły amoniak. Zastosowanie: przemysł petrochemiczny, włókienniczy, tekstylny, tworzywa sztuczne, papiernictwo, energetyka, instalacje stalowe, gumowe i gazowe. Wydajność jest bardzo niezawodna.
Konstrukcje racjonalne, niezawodne uszczelnienie, zero wycieków z trzpienia.
Zakres zastosowania:
Zakres rozmiarów: DN15 do DN400（1/2 "-16"）
Temperatura: （-）29 ℃ do 425 ℃
Dopuszczalne ciśnienie robocze: PN16/PN25/PN40
Zawory kulowe do użytku w przemyśle petrochemicznym, chemicznym, włókienniczym Tekstylia, tworzywa sztuczne, papiernictwo, energetyka, instalacje stalowe, gumowe i gazowe.
Dane techniczne:
| Ciśnienie nominalne | PN16 | PN25 | PN40 |
| Ciśnienie nominalne | 1,6Mpa | 2,5Mpa | 4.0Mpa |
| Test intensywności | 2,4 MPa | 3,75Mp | 6,0 MPa |
| Tylna pieczęć | 1,76Mpa | 2,75Mp | 4,4 MPa |
| Test pieczęci | 1,76Mpa | 2,75Mp | 4,4 MPa |
| Test gazu | 0,6Mpa | 0,6Mpa | 0,6Mpa |
| Temperatura pracy | -29 ℃ ~ 425 ℃ |
| Średni | WOG |
Specyfikacja techniczna:
1. Norma projektowa DIN EN13709-2003
2. Wymiar twarzą do czoła DIN EN588-1: 1995
3. Wymiar kołnierza końcowego DIN EN1092-1: 2002
4. Norma testowa DIN EN12266: 2003

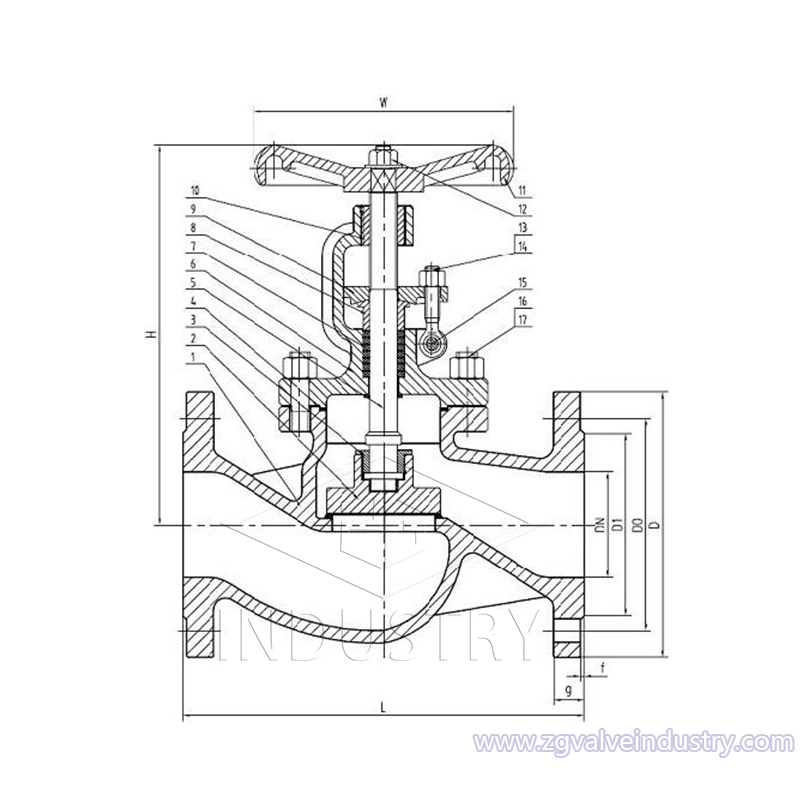

LISTA MATERIAŁÓW
| Przedmiot nr. | Częściowe imię | Specyfikacja |
| 1 | Ciało | GG GS-C25 SS304 SS316 |
| 2 | Dysk | CC + 13Cr SS304 SS316 |
| 3 | Nakrętka zabezpieczająca | 25 # SS304 SS316 |
| 4 | Uszczelka | Grafit+SS, PTFE |
| 5 | Trzon | 13Cr, F304， F316 |
| 6 | Czapeczka | GG GS-C25 SS304 SS316 |
| 7 | Uszczelka | Elastyczny grafit |
| 8 | Gruczoł | 13Cr, SS304， SS316 |
| 9 | Osłona gruczołu | 25 #, F304 (F316) |
| 10 | Nakrętka łodygi | OCYNKOWANY |
| 11 | Pokrętło | CS |
| 12 | Orzech | 25# |
| 13 | Śruby | B7, B8, 8, 2H |
| 14 | Śruby | B7, B8, 8, 2H |
| 15 | Szpilka | Stop Cu |
| 16 | Śruba | B7 B8 |
| 17 | Orzech | 2 godz. 8 |
