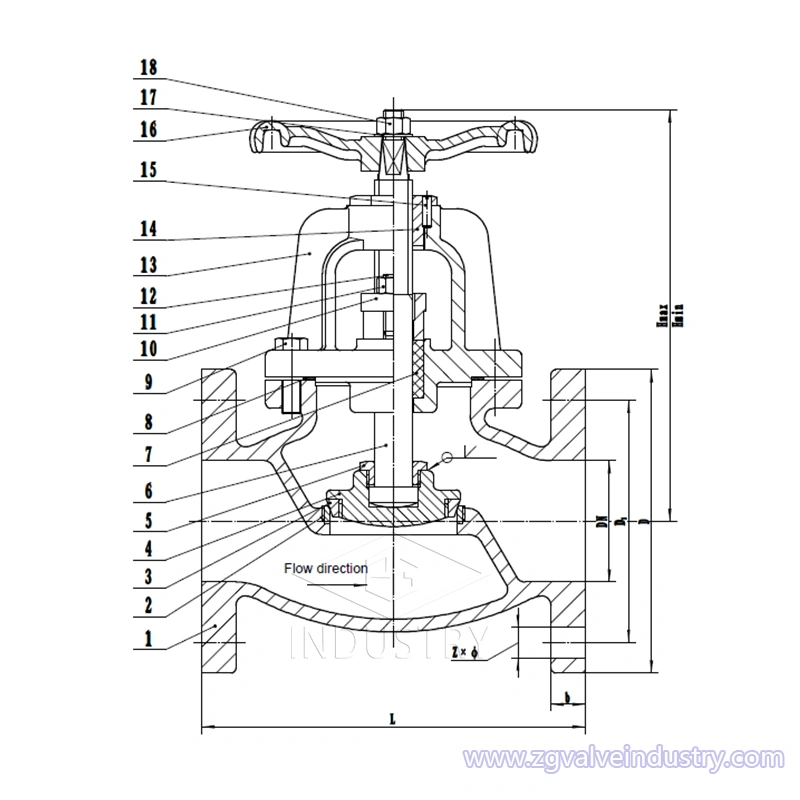

zawór kulowy z żeliwa/żeliwa sferoidalnego

Wstęp:

Otwierającą i zamykającą część zaworu odcinającego stanowi dysk zaworu w kształcie korka, a powierzchnia uszczelniająca jest płaska lub stożkowa. Tarcza zaworu porusza się liniowo wzdłuż linii środkowej gniazda zaworu. Forma ruchu trzpienia zaworu, istnieje również rodzaj pręta podnoszącego i obrotowego, który może być używany do kontrolowania przepływu różnych rodzajów płynów, takich jak powietrze, woda, para, różne media korozyjne, błoto, olej, ciekły metal i media radioaktywne. Dlatego ten typ zaworu odcinającego jest bardzo odpowiedni do odcinania lub regulacji i dławienia. Ponieważ skok otwarcia lub zamknięcia trzpienia tego typu zaworu jest stosunkowo krótki i ma bardzo niezawodną funkcję odcinającą, a zmiana portu gniazda zaworu jest wprost proporcjonalna do skoku dysku zaworu , jest bardzo odpowiedni do regulacji przepływu.

Zasada działania:

Zasada działania i charakterystyka zaworu kulowego

Zawór pełni ważną rolę w odcinaniu i dławieniu medium w rurociągu. Jako niezwykle ważny zawór odcinający, zawór odcinający jest uszczelniany poprzez przyłożenie momentu obrotowego do trzpienia zaworu, a trzpień zaworu jest ustawiony w kierunku osiowym. Klik zaworu wywiera nacisk, aby powierzchnia uszczelniająca zaworu klekotała ściśle przylegała do powierzchni uszczelniającej gniazda zaworu i zapobiegała wyciekaniu medium wzdłuż szczeliny między powierzchniami uszczelniającymi.

Para uszczelniająca zaworu kulowego składa się z powierzchni uszczelniającej klapy zaworu i powierzchni uszczelniającej gniazdo zaworu, a trzpień zaworu napędza klapę zaworu, aby poruszała się pionowo wzdłuż linii środkowej gniazda zaworu. Podczas procesu otwierania i zamykania zaworu kulowego wysokość otwarcia jest niewielka, przepływ jest łatwy do regulacji, a produkcja i konserwacja są wygodne, a zakres stosowania ciśnienia jest szeroki.

Korzyść:

1. Konstrukcja zaworu odcinającego jest prostsza niż zasuwy, a produkcja i konserwacja są wygodniejsze.

2. Powierzchnia uszczelniająca nie jest łatwa do noszenia i zarysowania, a skuteczność uszczelniania jest dobra. Podczas otwierania i zamykania nie ma względnego poślizgu między trzaskiem zaworu a powierzchnią uszczelniającą korpusu zaworu, więc zużycie i zadrapania nie są poważne, skuteczność uszczelnienia jest dobra, a żywotność jest długa.

3. Podczas otwierania i zamykania skok dysku jest mały, więc wysokość zasuwy jest mniejsza niż zasuwy, ale długość konstrukcji jest dłuższa niż zasuwy.

4. Ponieważ zmiana portu gniazda zaworu jest proporcjonalna do skoku dysku zaworu, jest bardzo odpowiedni do regulacji przepływu, jest łatwy w produkcji i konserwacji oraz ma szeroki zakres zastosowań ciśnieniowych.

Instalacja i konserwacja:

Podczas montażu i konserwacji zaworu kulowego należy zwrócić uwagę na następujące elementy:

1. Zawór odcinający obsługiwany za pomocą pokrętła i uchwytu można zainstalować w dowolnej pozycji rurociągu.

2. Pokrętła, uchwyty i mechanizmy mikroruchów nie mogą być podnoszone.

3. Kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu.

LISTA MATERIAŁÓW
