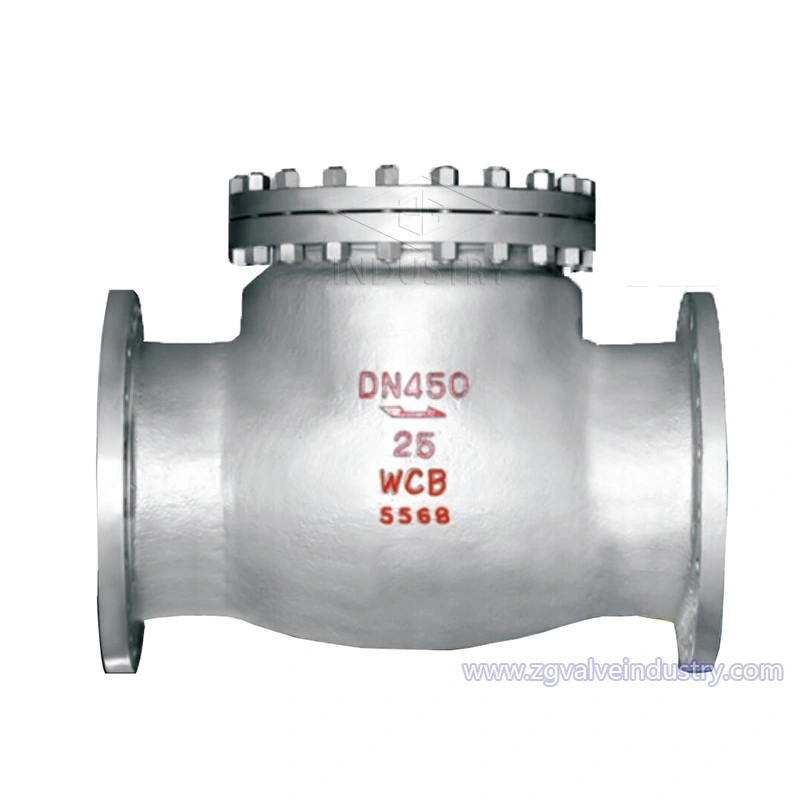

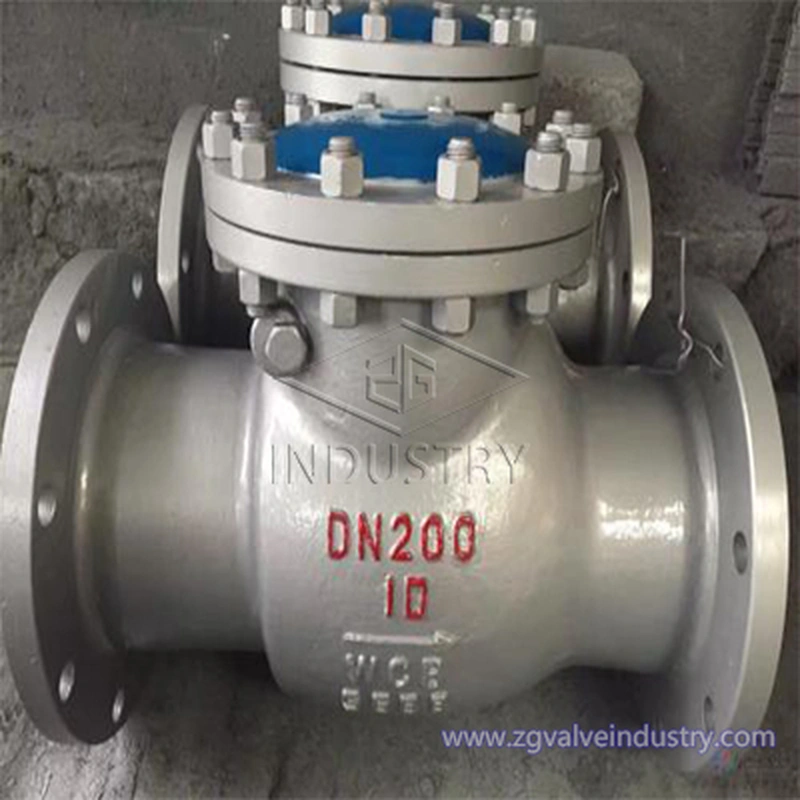

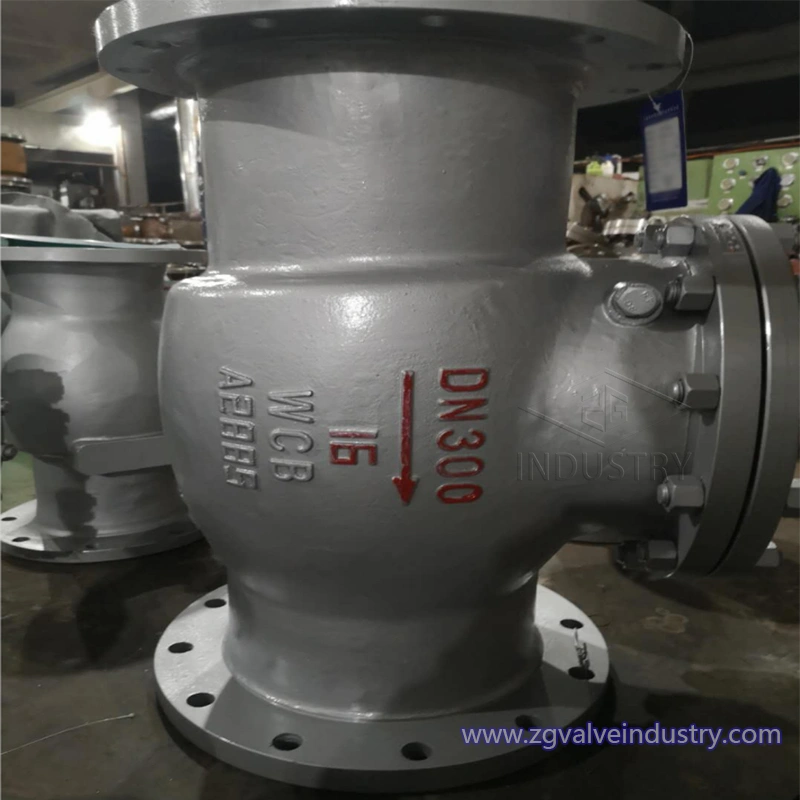

Zawór zwrotny klapowy kołnierzowy gb wcb/ss

Cechy konstrukcyjne:

Zawory zwrotne to zawory zatrzymujące przepływ płynu. Dysk można otworzyć pod ciśnieniem płynu. A potem płyn płynie od strony wlotu do strony wylotu. Gdy ciśnienie na wlocie jest mniejsze niż na wylocie, dysk może zostać automatycznie zamknięty i zatrzymać przepływ wsteczny płynu.

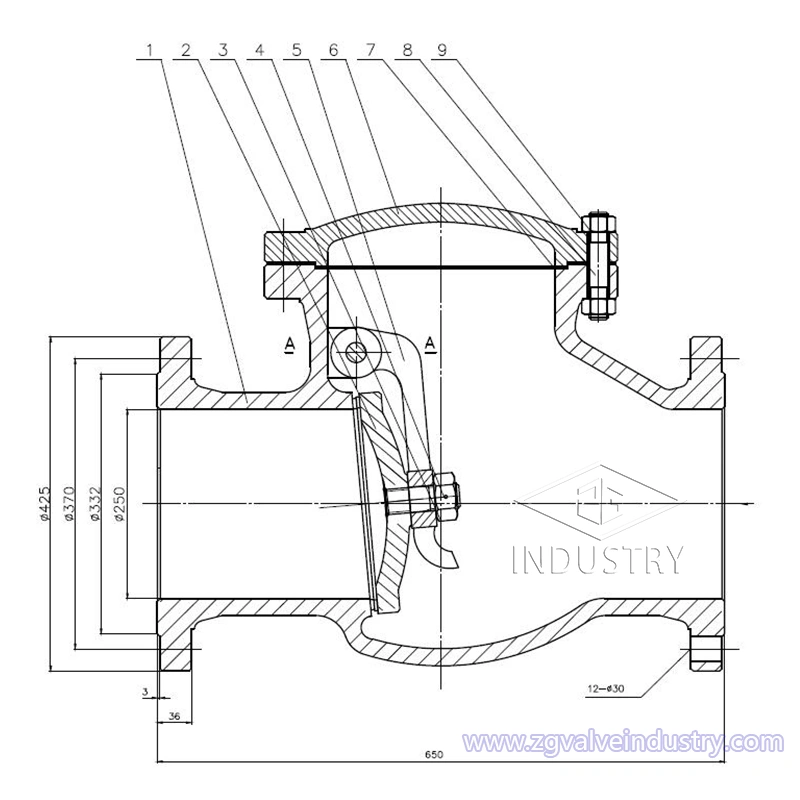

Zawór zwrotny wychylny przyjmuje wbudowaną konstrukcję kołyskową. Wszystkie części otwierające i zamykające zaworu są zamontowane wewnątrz korpusu i nie wnikają w korpus zaworu. Poza uszczelką uszczelniającą i pierścieniem uszczelniającym przy kołnierzu środkowym, całość nie ma miejsca wycieku, co zapobiega możliwości wycieku zaworu. Wahliwe ramię klapy zwrotnej przyjmuje sferyczną strukturę połączenia na połączeniu wahacza z klapą zaworu, dzięki czemu klapa zaworu ma pewien stopień swobody w zakresie 360 ​​stopni i jest odpowiednia pozycja mikro odszkodowanie.

Nadaje się do czystych mediów, nie do mediów zawierających cząstki stałe i o wysokiej lepkości.

Funkcje zaworu zwrotnego ZG:

1. Konstrukcje racjonalne, niezawodne uszczelnienie. Struktura produktu jest rozsądna, uszczelnienie jest niezawodne, a wydajność jest dobra.

2. Uszczelnienie z twardego stopu, długa żywotność. Powierzchnia uszczelniająca jest spawana twardym stopem, który ma dobrą odporność na zużycie i długą żywotność.

Zakres zastosowania:

Zakres rozmiarów: 2 "-20"/DN50-DN500

Temperatura: （-）29 ℃ do 425 ℃

Dopuszczalne ciśnienie robocze: PN10/PN16/PN25/PN40/PN64

Zawór zwrotny do użytku w przemyśle petrochemicznym, chemicznym, włókienniczym, tekstylnym, plastikowym, papierniczym, energetycznym, stalowym, gumowym i gazowym.

Specyfikacja techniczna:

1. Standard projektowania: GB / T 12235

2.Twarzą w twarz: GB/T 12221

3. Końce kołnierza RF: JB / T79 GB / T9113 HG / T9092

4. Sprawdź i przetestuj: GB/T13927 JB/T9092

5. Ciśnienie-temperatura: GB9131

6. Medium: palny, wybuchowy, toksyczny płyn, przewodzący ciepło olej i ciecz.

LISTA MATERIAŁÓW
