Cechy konstrukcyjne:
Zawory zwrotne to zawory zatrzymujące przepływ płynu. Dysk można otworzyć pod ciśnieniem płynu. A potem płyn przepływa od strony wlotu do strony wylotu. Gdy ciśnienie na wlocie jest mniejsze niż na wylocie, dysk może zostać automatycznie zamknięty i zatrzymać przepływ wsteczny płynu.
Funkcje zaworu zwrotnego ZG
1. Konstrukcje racjonalne, niezawodne uszczelnienie. Struktura produktu jest rozsądna, uszczelnienie jest niezawodne, a wydajność jest dobra.
2. Uszczelnienie z twardego stopu, długa żywotność. Powierzchnia uszczelniająca jest spawana twardym stopem, który ma dobrą odporność na zużycie i długą żywotność.
Zakres zastosowania:
Zakres rozmiarów: 2 "-18"/DN50-DN450
Temperatura: （-）29 ℃ do 425 ℃
Dopuszczalne ciśnienie robocze: 150LB/300LB/600LB
Zawór zwrotny do użytku w przemyśle petrochemicznym, chemicznym, włókienniczym, tekstylnym, plastikowym, papierniczym, energetycznym, stalowym, gumowym i gazowym.
Specyfikacje wydajności :
| Ciśnienie nominalne | 150LB | 300LB | 600LB |
| Test powłoki | 3,0 MPa | 7,5 MPa | 15,0 MPa |
| Test pieczęci | 2,2 MPa | 5,5 MPa | 11,0 MPa |
| Test tylnej pieczęci | 2,2 MPa | 5,5 MPa | 11,0 MPa |
| POWIETRZE | 0,6Mpa | 0,6Mpa | 0,6Mpa |
| Temperatura pracy | -29 ℃ ~ 425 ℃ |
| Średni | WOG |
Specyfikacja techniczna:
1. Norma projektowa BS1868 - 1975
2. Wymiar twarzą w twarz ANSI B 16.10 - 2009
3. Wymiar kołnierza końcowego ANSI B 16.5 - 2009
4. Test Standardowy API 598 - 2009

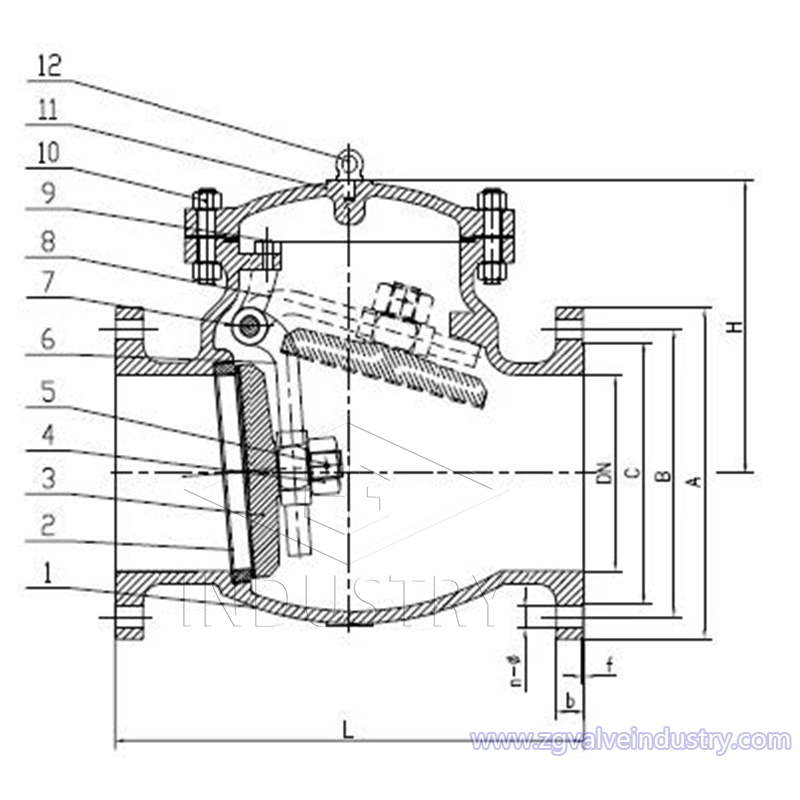

LISTA MATERIAŁÓW
| Przedmiot nr. | Częściowe imię | Specyfikacja |
| 1 | Ciało | WCB, CF8, CF8M |
| 2 | Siedzenie | A105, F304, F316 |
| 3 | Dysk | WCB+F6, CF8, CF8M |
| 4 | Orzech | A194-2H, A194-8 |
| 5 | Szpilka | A182 F6a, F304 |
| 6 | Biegun | WCB, CF8, CF8M |
| 7 | Szpilka | A182 F6a, F304 |
| 8 | Biegun | WCB, CF8, CF8M |
| 4 | Orzech | A194-2H, A194-8 |
| 10 | Śruba Nakrętka | B7, B8, 2H, 8 |
| 11 | Czapeczka | WCB, CF8, CF8M |
| 12 | Śruba oczkowa | A29-1035 |
